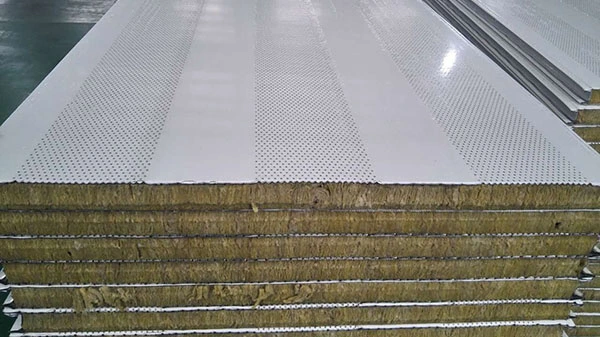

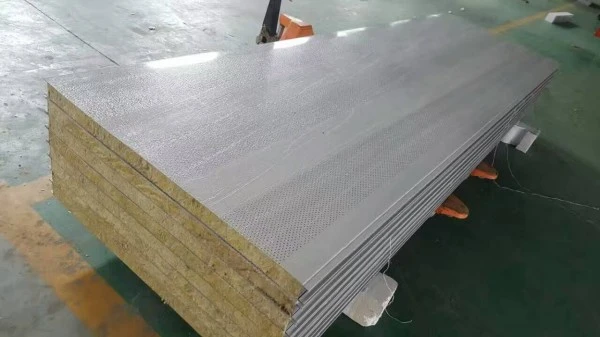

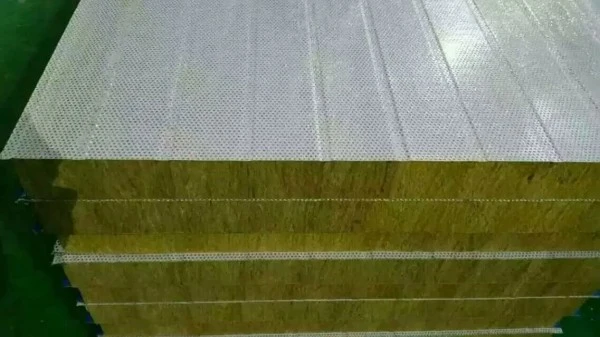

El panel compuesto de lana de roca perforada es un panel sándwich con cara metálica que combina un núcleo de lana de roca con una chapa cara vista perforada.Materiales de construcción SENBOsuministra este producto para aplicaciones donde la absorción acústica y la seguridad contra incendios deben abordarse juntas, como lugares públicos, plantas industriales y salas de equipos.

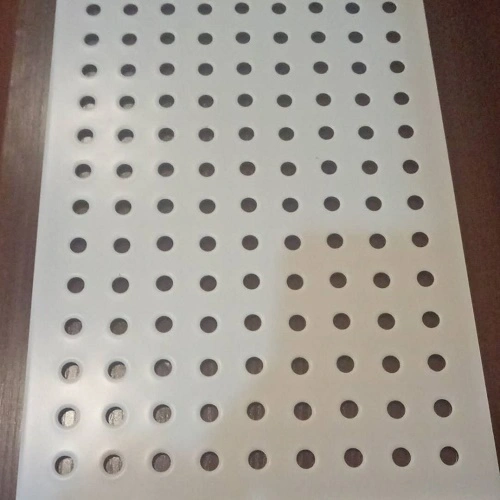

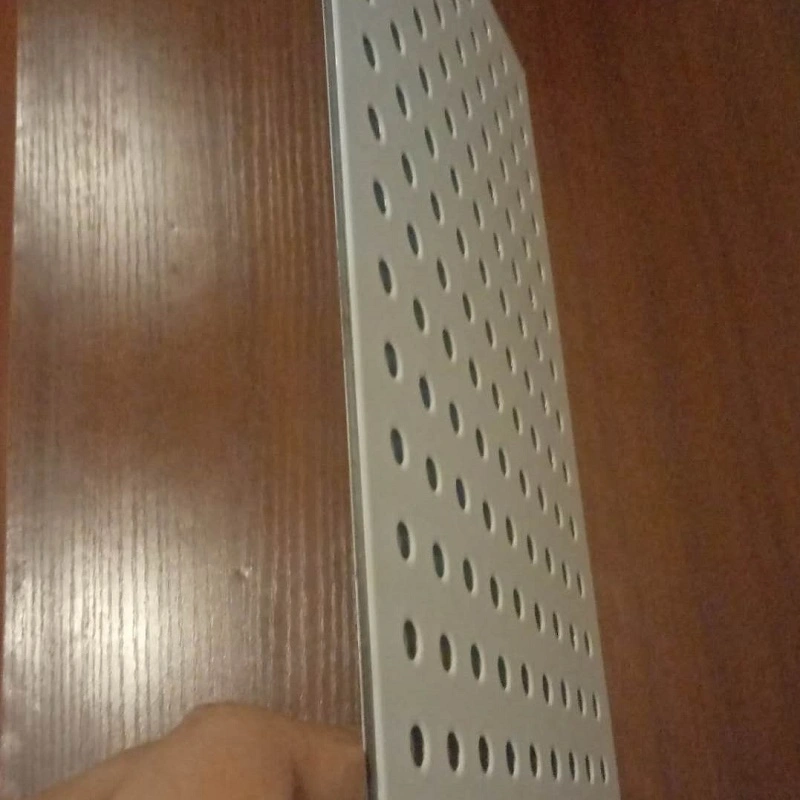

El panel consta de un núcleo de lana de roca unido entre dos revestimientos metálicos mediante un agente espumante de poliuretano de alta resistencia. La lámina exterior está perforada con equipo de precisión para crear tamaños de apertura y áreas abiertas específicas. La lámina trasera interior es sólida y proporciona soporte estructural. Las ondas sonoras entran por las perforaciones y son absorbidas por las fibras de lana de roca, convirtiendo la energía sonora en calor mediante fricción y efectos viscosos.
El núcleo de lana de roca tiene una densidad de 80 a 120 kg/m³, con una orientación de las fibras perpendicular a la superficie del panel. Los materiales de revestimiento suelen ser acero recubierto de color o acero galvanizado, con un espesor de 0,4 a 0,8 mm y personalización disponible. Los patrones de perforación y los diámetros de los orificios se pueden ajustar para cumplir con los requisitos de diseño acústico específicos.
El producto cumple con GB/T 23932 (paneles sándwich de lana de roca con revestimiento metálico para uso en la construcción) y JC/T 869 (paneles sándwich de lana de roca y lana de escoria con revestimiento metálico). Estas normas definen los requisitos básicos para la calidad del material y la construcción de paneles.
El mecanismo de absorción acústica se basa en el revestimiento perforado y el núcleo poroso de lana de roca. Cuando la tasa de perforación supera el 20%, aumentos adicionales tienen un efecto limitado sobre la absorción y el rendimiento depende principalmente de la propia lana de roca.
Las mediciones realizadas mediante el método del tubo de impedancia (ISO 10534-2) y el método de la sala de reverberación (ISO 354) muestran que el Coeficiente de Reducción de Ruido (NRC) de la estructura de metal perforado y lana de roca puede superar el 0,8. Las configuraciones de alto rendimiento han alcanzado entre 0,90 y 0,95 en condiciones de laboratorio. El rendimiento real depende de la configuración específica del panel, el método de montaje y la presencia de cualquier cavidad de aire detrás del panel.
El núcleo de lana de roca es un material fibroso inorgánico con clasificación Clase A (no combustible). Mantiene la integridad estructural a temperaturas superiores a 1000°C. El panel es adecuado para edificios públicos con estrictos requisitos de seguridad contra incendios. El núcleo de lana de roca también tiene una conductividad térmica de 0,035-0,043 W/(m·K), proporcionando aislamiento térmico además de absorción acústica.
La hidrofobicidad del núcleo de lana de roca es al menos del 98% y el contenido de humedad es del 0,5% o menos. Estas propiedades ayudan al panel a resistir la humedad, el moho, la putrefacción y los daños causados por insectos durante su vida útil.
Los siguientes parámetros se basan en la producción estándar y en los estándares de prueba relevantes. Los informes de prueba están disponibles a pedido.
| Indicador de desempeño | Parámetro/Especificación | Notas / Base estándar |
|---|---|---|
| Material de revestimiento | Acero pintado de color / Acero galvanizado / Acero recubierto de Al-Zn | Grosor 0,4–0,8 mm, personalizable |
| Material del núcleo | Lana de roca (tipo inorgánico homogéneo) | Densidad 80–120 kg/m³ |
| Espesor del núcleo | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 milímetros | Personalizable |
| Tasa de perforación del panel | ≥20% (recomendado) | Por encima del 20%, el efecto sobre la absorción se vuelve menor |
| Diámetro del agujero común | Personalizable | Patrón y diámetro diseñados por proyecto. |
| Ancho efectivo | 450–1000 mm (varía según el tipo de panel) | por ejemplo, modelo 950, modelo 1150 |
| Clasificación de fuego | Clase A (no combustible) | Cumple con los estándares relevantes |
| Conductividad térmica | 0,035–0,043 W/(m·K) | Núcleo de lana de roca |
| Coeficiente de reducción de ruido (NRC) | ≥0,8 (típico); hasta 0,90–0,95 para configuraciones optimizadas | Medido según ISO 354 / ISO 10534-2 |
| Límite de resistencia al fuego | ≥1000°C | Propiedad del material central |
| hidrofobicidad | ≥98% | |
| Estándares ejecutivos | GB/T 23932, JC/T 869 | Paneles sándwich de lana de roca cara metálica |
1. Absorción Acústica Verificada.El NRC supera el 0,8 en configuraciones típicas y puede llegar hasta 0,95 en montajes optimizados. Esto hace que el panel sea adecuado para reducir el eco y el ruido en espacios industriales y públicos.
2. Seguridad contra incendios Clase A.El núcleo de lana de roca es incombustible y mantiene la estabilidad por encima de los 1000°C, contribuyendo a la seguridad contra incendios en edificios públicos.
3. Aislamiento Térmico Combinado.Una conductividad térmica de 0,035 a 0,043 W/(m·K) significa que el panel realiza funciones tanto acústicas como térmicas, lo que reduce la necesidad de capas de aislamiento separadas.
4. Resistencia a la humedad y al moho.Con una hidrofobicidad de al menos el 98 %, el panel resiste la humedad, el moho, la putrefacción y los daños causados por insectos, lo que permite un uso prolongado en diversos climas.
5. Laminación en fábrica para una calidad constante.El núcleo y los revestimientos se unen mediante equipos automatizados, lo que garantiza una fuerza de unión y una rigidez del panel constantes en comparación con la laminación in situ.
Para diseño acústico:Especifique el patrón de perforación, el diámetro del orificio y el área abierta según el rango de frecuencia objetivo. Una cavidad de aire detrás del panel puede mejorar la absorción de baja frecuencia; Consulte a un especialista en acústica para obtener resultados óptimos.
Para conjuntos resistentes al fuego:Confirme que la configuración del panel cumpla con la resistencia al fuego requerida y que todos los componentes de soporte sean compatibles con el plan de seguridad contra incendios.
Para áreas de alta humedad:Asegúrese de que los bordes y las juntas del panel estén sellados adecuadamente durante la instalación para evitar la entrada de humedad. El núcleo hidrofóbico proporciona resistencia, pero aún son necesarios los detalles adecuados.
Durante la instalación:Manipule los paneles con cuidado para evitar dañar el revestimiento perforado. Siga las recomendaciones del fabricante para la fijación y tratamiento de juntas. Protege la superficie de arañazos e impactos.
1.Edificios públicos con doble exigencia acústica y de seguridad contra incendios, como recintos deportivos, teatros y salas de conciertos.
2.Plantas industriales y salas de equipos donde se necesita reducción de ruido.
3.Espacios acústicamente sensibles como bibliotecas, salas de conferencias y estudios de grabación.
4.Sistemas de techos y paredes fonoabsorbentes para centros de transporte, incluidas terminales de aeropuertos y estaciones de trenes de alta velocidad.
Cuando la tasa de perforación es inferior al 20%, aumentarla mejora la absorción del sonido al permitir que lleguen más ondas sonoras al núcleo de lana de roca. Por encima del 20%, el efecto se vuelve menor y la absorción depende principalmente de la densidad y el espesor de la lana de roca, así como de la configuración de montaje.
Los paneles están diseñados principalmente para uso interior. Para aplicaciones exteriores, el material de revestimiento y el revestimiento deben seleccionarse para la intemperie, y los bordes y juntas de los paneles necesitan protección adicional contra la humedad. Consulte con el fabricante para conocer las especificaciones exteriores específicas.
El método del tubo de impedancia (ISO 10534-2) mide la absorción acústica en condiciones normales y es adecuado para comparar materiales. El método de la sala de reverberación (ISO 354) mide la absorción en condiciones de campo difuso, lo que representa mejor el rendimiento real de la sala. Ambos métodos se utilizan para evaluar las propiedades acústicas del panel.
Utilice un cepillo suave o una aspiradora con cepillo para quitar el polvo de las perforaciones. Evite usar agua o limpiadores líquidos en la superficie perforada a menos que el panel esté específicamente clasificado para limpieza en húmedo. El revestimiento no perforado se puede limpiar con un detergente suave.
Proporcione el grosor del panel, el material del revestimiento, la tasa y el patrón de perforación, la densidad del núcleo, el NRC requerido y si los paneles se utilizarán en paredes o techos. También incluya la ubicación del proyecto y cualquier requisito de clasificación contra incendios o resistencia a la humedad.
Tianjin SENBO Building Materials Technology Co., Ltd. es un fabricante de paneles compuestos de lana de roca perforada, paneles modulares para paredes de salas blancas, paneles para salas blancas y otros productos de envolturas metálicas. Nuestra base de producción está ubicada en la Zona de Desarrollo Económico de Jinghai, Tianjin, China, y está equipada con líneas de producción automatizadas y un proceso de inspección de calidad de cuatro etapas. Para obtener más información sobre nuestra fábrica, certificaciones, capacidades de prueba y referencias de proyectos, visite nuestroSobre nosotrospágina opóngase en contacto con nuestro equipo de ingeniería.
