Floor Decking es un panel de acero conformado en frío que se utiliza como encofrado permanente durante la construcción y como refuerzo de tracción en la losa mixta durante el servicio.Materiales de construcción SENBOsuministra sistemas de plataformas de piso de armadura abiertos, cerrados, reentrantes y con barras de refuerzo para proyectos de estructuras de acero, junto con productos relacionados.Hojas de acero perfiladasySistemas de accesorios para materiales de construcciónpara ensamblajes de piso completos.
Hay cuatro tipos principales de productos disponibles, cada uno con un comportamiento estructural distinto:

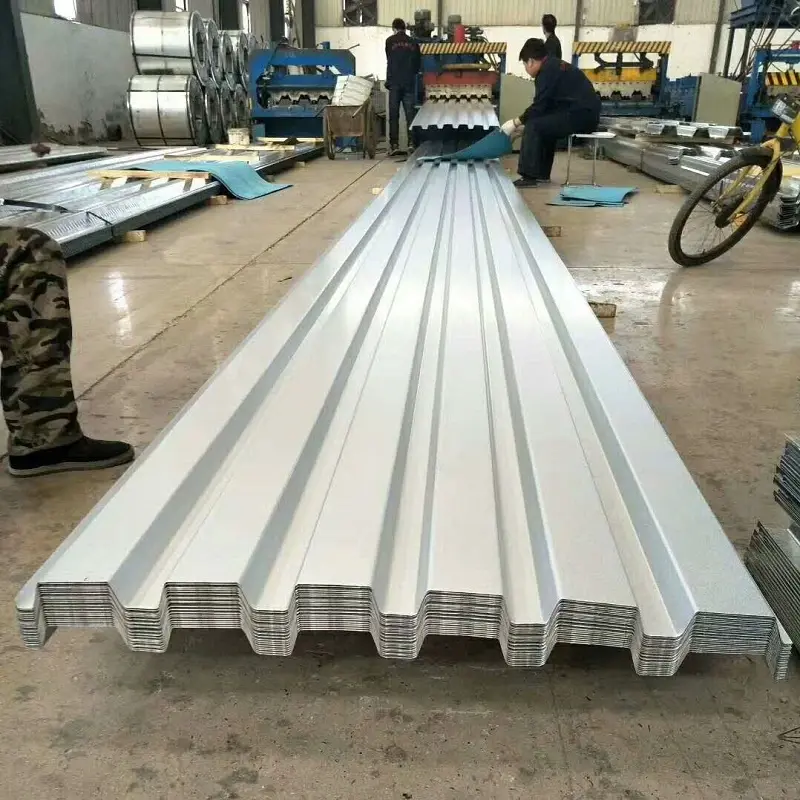

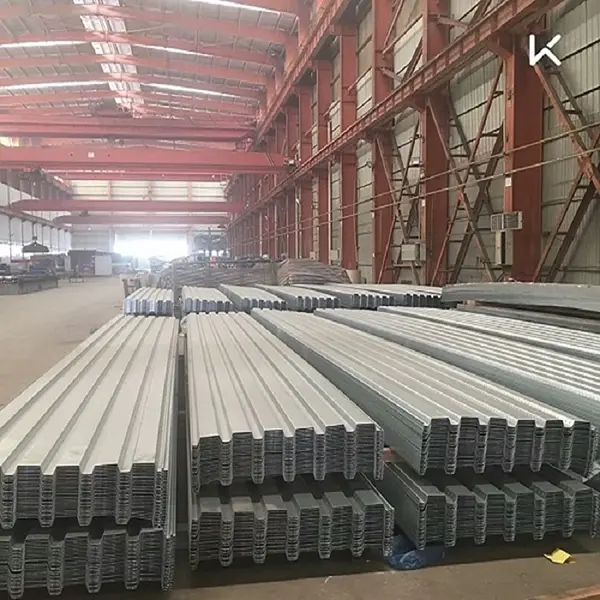

Cubierta de piso abierto:Presenta un perfil ondulado en forma de C o similar con nervaduras visibles. Los modelos representativos incluyen YXB76-305-915, YXB51-305-915 y YXB75-200-600. La plataforma abierta ofrece una instalación rápida y un costo menor, pero funciona principalmente como encofrado permanente en lugar de un miembro completamente compuesto. Normalmente se especifica para almacenes y edificios industriales ligeros con requisitos de carga moderados.

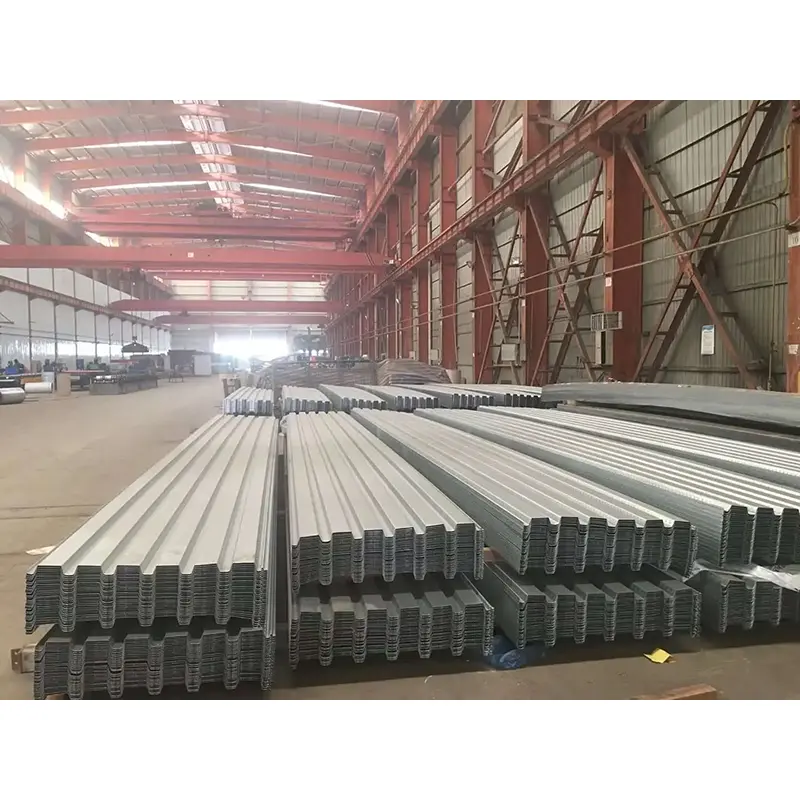

Plataforma de piso reentrante:Utiliza un perfil de apertura estrecho para mejorar el rendimiento contra el fuego y la corrosión. El modelo común es YXB51-200-600. En comparación con los tableros abiertos, los perfiles reentrantes proporcionan una mayor rigidez de la losa y un menor consumo de hormigón, lo que representa una mejora parcial en el comportamiento del material compuesto.

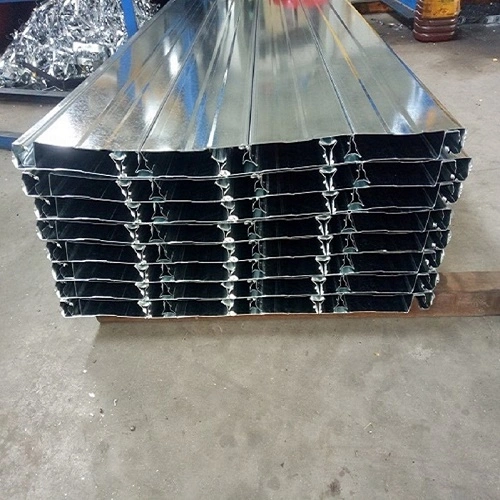

Cubierta de piso cerrado:Incorpora nervaduras de corte en la superficie del panel, lo que permite una acción compuesta total entre acero y hormigón. La parte inferior es plana y visualmente limpia. Los modelos convencionales incluyen YXB65-185-555, YXB66-240-720 y YXB65-170-510. La plataforma cerrada soporta tramos no apuntalados de 3,0 a 4,5 m, ofrece una mejor resistencia al fuego y se utiliza comúnmente en edificios de acero de gran altura.

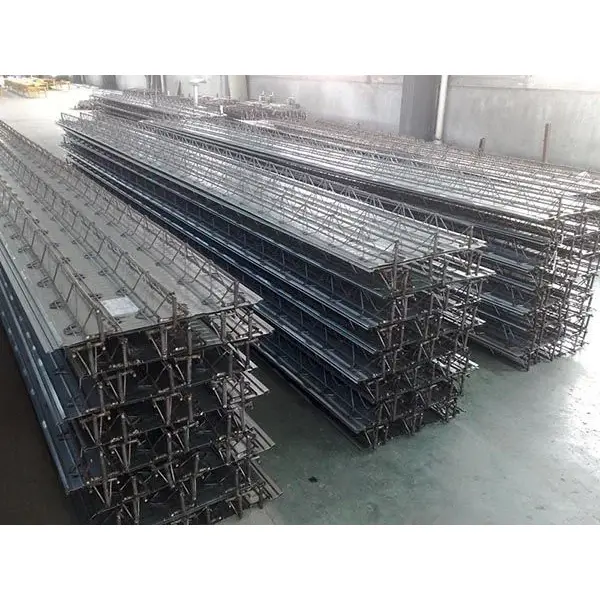

Plataforma de piso de armadura de barras de refuerzo:Combina barras de acero HRB400 formadas en forma de armadura con una lámina base galvanizada conectada mediante soldadura por resistencia. Las alturas de las cerchas varían de 70 mm a 150 mm y la placa base tiene un espesor de 0,5 mm con un recubrimiento de zinc por ambas caras de al menos 120 g/m². El atado de barras de refuerzo en el sitio se reduce entre un 60% y un 70%, los claros sin apuntalar pueden alcanzar los 5 m y una losa de 100 mm logra aproximadamente 1,68 horas de resistencia al fuego.
| Parámetro | Gama / Opciones | Notas |
|---|---|---|
| Material | Q235, Q345, DX51D+Z acero galvanizado | Límite elástico 235–550 MPa disponible |
| Espesor de la hoja | 0,6–1,5 mm | 0,8–1,2 mm más común |
| Altura de la costilla | 20-130 milímetros | Depende del tipo de perfil |
| Ancho efectivo | 404–1025 milímetros | Depende del tipo de perfil |
| Revestimiento de zinc | 60–275 g/m² (doble cara) | ≥120 g/m² estándar; más alto para ambientes costeros |
| Norma aplicable | GB/T 12755-2008 | Chapas de acero perfiladas para la construcción. |
Modelos comunes por tipo:
Tipo abierto:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Tipo cerrado:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Tipo de armadura de armadura:TD1-70 a TD5-150, altura del armazón 70–150 mm
La elección del tipo de piso depende de varios factores específicos del proyecto:
Span y carga:Los proyectos de carga liviana y de luz corta pueden utilizar una plataforma abierta. Las luces grandes y las cargas pesadas se benefician de una plataforma cerrada o una plataforma de armadura de barras de refuerzo. La plataforma cerrada admite tramos no apuntalados de 3,0 a 4,5 m, mientras que la plataforma de armadura de refuerzo los extiende hasta 5 m en condiciones definidas.
Requisitos contra incendios:La plataforma cerrada y la plataforma con armadura de barras de refuerzo ofrecen un mejor rendimiento frente al fuego que la plataforma abierta. Algunas configuraciones de plataforma cerrada han pasado pruebas de resistencia al fuego y pueden usarse sin ignifugación rociada cuando el diseño de la losa compuesta cumple con el código aplicable. La resistencia al fuego depende del espesor de la losa y del recubrimiento de concreto, no solo de la plataforma.
Secuencia de construcción:La plataforma abierta es liviana y rápida de instalar, lo que la hace adecuada para áreas de piso grandes. La plataforma de armadura de barras de refuerzo reduce el trabajo de refuerzo en el sitio, pero requiere tiempo de prefabricación en fábrica.
Ambiente de corrosión:Las aplicaciones en interiores suelen utilizar un recubrimiento de zinc de al menos 120 g/m². Los ambientes costeros o químicamente agresivos pueden requerir pesos de zinc más altos o protección alternativa. La capa de zinc protege principalmente el acero durante la construcción; Después de la colocación del hormigón, la cubierta de hormigón proporciona protección contra la corrosión a largo plazo.
Inspección de paneles:Antes de la instalación, verifique que la desviación de la planitud del panel sea inferior a 3 mm y que no haya distorsiones significativas ni daños en el revestimiento. Se debe verificar el espesor del recubrimiento de zinc y la calidad de la soldadura en los materiales entrantes.
Disposición y fijación:Marque las líneas centrales en las vigas de acero antes de colocar los paneles, con una desviación controlada dentro de 3 mm. La superposición longitudinal entre láminas adyacentes debe ser de al menos 50 mm, asegurada mediante soldadura por puntos. El espaciamiento de las soldaduras de pernos a través de la plataforma generalmente no supera los 300 mm, y la penetración de la soldadura se verifica de acuerdo con los requisitos de diseño.
Vertido de hormigón:Mantener el asentamiento a 120±20 mm. Evite el contacto directo entre el vibrador y la superficie de la plataforma para evitar daños al revestimiento y deformación del panel. Verifique que los soportes temporales estén colocados correctamente antes de verter, particularmente para instalaciones no apuntaladas donde la luz y el espesor de la lámina deben coincidir con el diseño.
Dibujos de diseño:Prepare dibujos de diseño detallados antes de la instalación, que muestren la dirección del panel, las ubicaciones de superposición, las aberturas y las posiciones de los montantes. Las áreas irregulares deben planificarse con anticipación para evitar cortes incontrolados que podrían afectar el desempeño estructural.
1.Sistemas de piso para estructuras de acero de gran y muy gran altura, donde comúnmente se especifican plataformas cerradas y plataformas de armadura de barras de refuerzo.
2.Plantas industriales y naves logísticas, donde open deck ofrece una solución rentable para entreplantas y andenes de carga ligera.
3.Edificios públicos como terminales de aeropuertos, estadios y centros de exposiciones con requisitos de suelo de grandes luces.
4.Instalaciones eléctricas y proyectos energéticos que requieren mayor resistencia al fuego y capacidad de carga.
En algunas envolventes de edificios con estructura de acero, los sistemas de piso están coordinados conPaneles Sandwich de Lana de Rocapara aislamiento de paredes y techos, formando un cerramiento estructural y térmico integrado. Nuestro equipo de ingeniería puede ayudar con los detalles de la interfaz entre estos productos.
La plataforma abierta actúa principalmente como encofrado permanente y no contribuye significativamente a la acción compuesta. La plataforma cerrada utiliza nervaduras de corte para unirse con el concreto, permitiendo que el acero y el concreto trabajen juntos bajo carga. La plataforma de armadura de barras de refuerzo utiliza una armadura de acero soldado que funciona de manera similar al refuerzo de losa convencional, con la lámina base sirviendo solo como encofrado.
La luz sin apuntalar depende del perfil de la plataforma, el espesor de la lámina, el espesor de la losa de concreto y la carga de la construcción. La plataforma cerrada comúnmente soporta de 3,0 a 4,5 m sin apuntalamiento temporal, y la plataforma de armadura de barras de refuerzo puede alcanzar los 5 m. Las tablas de luz del fabricante deben usarse junto con verificaciones de deflexión específicas del proyecto.
Para aplicaciones interiores estándar, lo habitual es un recubrimiento de zinc por ambas caras de al menos 120 g/m². Los ambientes costeros o corrosivos pueden requerir pesos de recubrimiento más altos. El recubrimiento de zinc protege el acero durante la fase de construcción; La cubierta de hormigón proporciona una protección contra la corrosión a largo plazo después de su colocación.
No siempre. Las plataformas cerradas y las plataformas con armadura de barras de refuerzo se pueden instalar sin apuntalamiento cuando la luz y el espesor de la lámina están dentro de los límites del fabricante. Las plataformas abiertas a menudo requieren apuntalamiento o luces reducidas. Se deben realizar cálculos de deflexión y verificación de carga de construcción antes de seleccionar una opción sin apuntalamiento.
Sí. El espesor de la lámina, el ancho efectivo y la longitud se pueden ajustar a los requisitos del proyecto. Los perfiles y aberturas personalizados deben confirmarse durante la etapa de dibujo del diseño para evitar cortes secundarios en el sitio que podrían comprometer el desempeño estructural.
