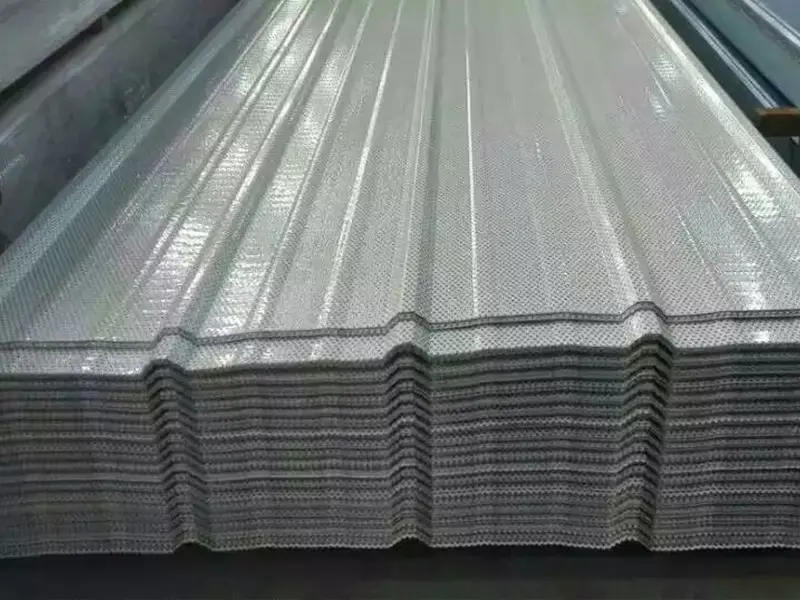

Paneles metálicos perfilados perforados

Duración de la prueba:Ocho meses consecutivos de seguimiento in situ ininterrumpido.

Escenarios de prueba:Techos y paredes interiores de fábricas industriales, techos de estadios, paredes acústicas de salas de equipos de metro y barreras acústicas de carreteras.

Cargas estándar:Cargas distribuidas uniformemente de 0,6 a 1,2 kN/m², correspondientes a cargas estándar para plantas industriales y techos de recintos.

Conclusión clave:Para los paneles de envolvente arquitectónica, la reducción de ruido, la ventilación y la estabilidad estructural tienen prioridad sobre las características de las láminas perforadas ordinarias. Esto representa la principal ventaja de diseño de los paneles metálicos perfilados perforados SENBO.

Una prueba de carga comparativa de un mes de duración en los paneles de fábrica demostró claramente la diferencia en el rendimiento estructural entre las chapas perfiladas perforadas SENBO y las chapas perfiladas perforadas estándar.

Chapas perfiladas perforadas estándar:En un tramo de 1,5 m, se produjo una deflexión significativa después de 3 horas de carga sostenida.

Chapas perfiladas perforadas SENBO:Con un perfil corrugado optimizado y un diseño de perforación uniforme, la carga se distribuye uniformemente. Bajo la misma luz y carga completa durante 72 horas, no se produjo ninguna deformación visible. Las pruebas comparativas de capacidad de flexión en condiciones controladas (grosor del panel de 0,6 mm, relación de perforación del 20 %, perfil de nervaduras de 35 mm) indicaron una mejora del 22 % al 28 %.

Elementos clave de diseño estructural que logran esta alta resistencia:

Costillas estándar de alto perfil de 35 mm:Optimiza el momento de inercia, distribuye uniformemente las cargas en techos y techos y reduce las concentraciones de tensiones localizadas.

Patrón de perforación al tresbolillo (quincunx):Evita la concentración de tensiones asociadas con los patrones de perforación lineales, manteniendo así la rigidez estructural general.

Las láminas perfiladas perforadas SENBO presentan una estructura acústica optimizada para el ruido del taller, el ruido del tráfico y la reverberación del lugar. El rendimiento de reducción de ruido se ha verificado mediante pruebas simuladas en laboratorios acústicos profesionales.

Condiciones de prueba:Tasa de perforación estándar del 20 % para absorción acústica, capa de respaldo de lana de roca de 50 mm, probada contra ruido de frecuencia media a alta (500 Hz–2000 Hz) de acuerdo con los métodos de sala de reverberación ISO 354/ASTM C423.

Resultados de la prueba:El coeficiente de reducción de ruido (NRC) alcanza entre 0,7 y 0,9. Las perforaciones crean una estructura resonante que absorbe el sonido. Las ondas sonoras que pasan a través de los agujeros sufren múltiples pérdidas de energía dentro de la cavidad, atenuando eficazmente el rugido mecánico, el ruido del tráfico y los ecos del lugar.

Este rendimiento de absorción de sonido es adecuado para talleres de fábricas, salas de equipos de metro, estadios y barreras acústicas de carreteras, optimizando significativamente el ambiente acústico interior y cumpliendo con los estándares acústicos de control de ruido industrial y edificios públicos. Los informes completos de pruebas acústicas están disponibles a pedido.
