Las láminas de metal perforadas, también conocidas como paneles perforados o malla perforada, se producen perforando patrones de agujeros en láminas de metal.Materiales de construcción SENBOsuministra estos productos para aplicaciones arquitectónicas, acústicas e industriales, centrándose en la precisión dimensional y la trazabilidad de los materiales.
La elección del material base depende del entorno operativo y de los requisitos de rendimiento. Se utilizan habitualmente tres grupos de materiales:
Acero inoxidable 304:Proporciona resistencia a la corrosión adecuada para exteriores y ambientes químicamente agresivos. Una muestra representativa no mostró oxidación después de 1000 horas de prueba de niebla salina bajo condiciones ASTM B117. El rendimiento real depende del acabado de la superficie y la preparación de los bordes.
Aleación de aluminio (p. ej., 6061):Ofrece baja densidad (aproximadamente 2,7 g/cm³) combinada con buena resistencia. El material puede anodizarse o recubrirse con pintura en polvo para mejorar la durabilidad y apariencia de la superficie.

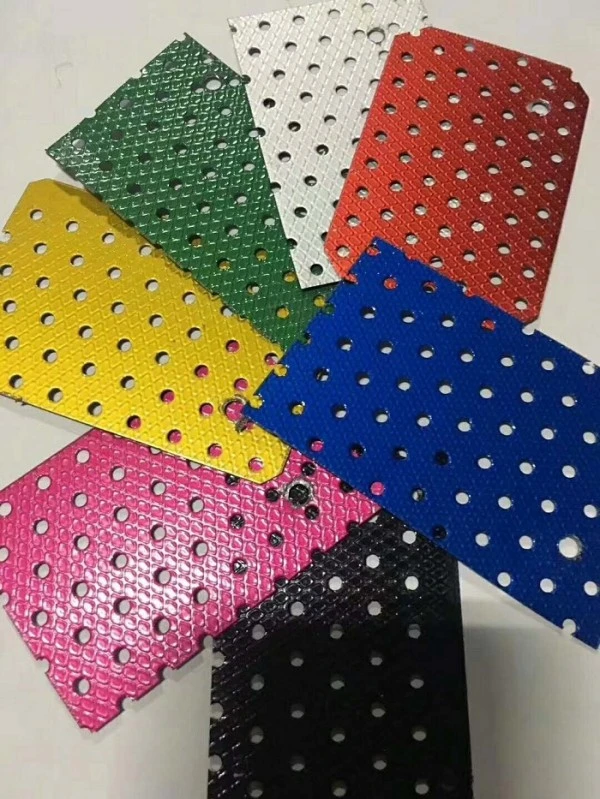

Acero galvanizado Q235 o revestido de color:Una opción económica para uso arquitectónico e industrial general. La protección de la superficie generalmente se logra mediante galvanización en caliente seguida de un recubrimiento en polvo electrostático.
El equipo de punzonado CNC de alta velocidad produce más de 20 patrones de perforación, que incluyen formas redondas, cuadradas, ranuradas, hexagonales, en cruz, en escamas de pez y en forma de flor de ciruelo. El proceso permite un control preciso del diámetro de los orificios, el espaciado y la relación del área abierta.

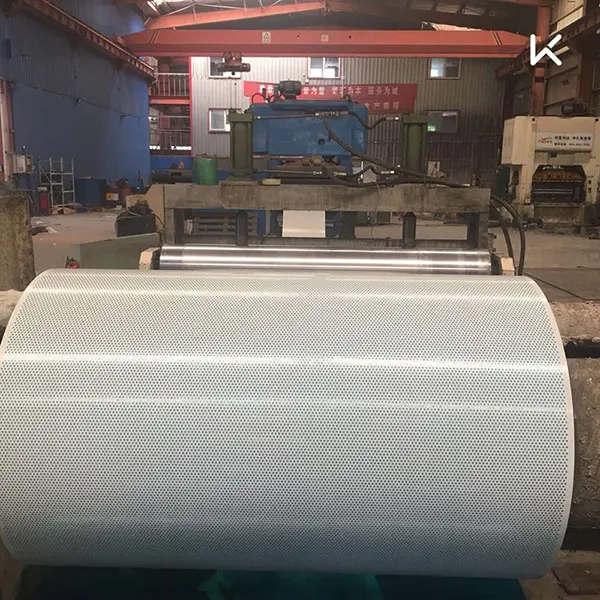

Las chapas planas se pueden producir con espesores de 0,1 mm a 15 mm, con diámetros de orificio de 0,1 mm a 200 mm. Las chapas enrolladas están disponibles en espesores de 0,2 mm a 1,5 mm, con un ancho máximo de 1250 mm y diámetros de orificio de 0,5 mm a 10 mm. Para aplicaciones arquitectónicas, los espesores comunes oscilan entre 0,5 mm y 2,0 mm, con diámetros de orificio entre 3 mm y 20 mm. Son típicas relaciones de área abierta del 15 % al 60 % y la tolerancia del diámetro del orificio se controla dentro de ±0,1 mm.
Las láminas de aleación de aluminio se pueden anodizar para crear una capa de óxido densa y dura que mejora la resistencia a la corrosión y la dureza de la superficie. El recubrimiento en polvo ofrece un acabado ecológico con buena resistencia a la intemperie y a los productos químicos. El recubrimiento electroforético proporciona una cobertura uniforme con una fuerte adhesión.
Las láminas de acero suelen protegerse mediante galvanización en caliente seguida de un recubrimiento en polvo electrostático, con un espesor de recubrimiento típico de al menos 60 μm.
Las láminas perforadas contribuyen a la absorción del sonido cuando se instalan con un espacio de aire o un material de soporte poroso. Las ondas sonoras que entran en los agujeros pierden energía por fricción y efectos viscosos en las superficies de apertura.
Los coeficientes de absorción acústica se midieron a frecuencias de banda de octava específicas según ASTM C423 para un conjunto representativo que consiste en un panel de aluminio con orificios hexagonales con una capa de soporte porosa y una cavidad de aire. El coeficiente de reducción de ruido (NRC) resultante fue de 0,8 o superior para la configuración probada. El NRC real para una instalación específica depende del espesor del panel, el tamaño del orificio, la tasa de perforación, el material de respaldo, la profundidad de la cavidad de aire y el método de montaje. Los informes de prueba están disponibles a pedido.
El rendimiento mecánico depende del material base, el espesor y el patrón de perforación. La capacidad de carga estructural debe calcularse de acuerdo con el estándar de diseño aplicable en función del espesor del panel, la geometría de perforación, el espacio entre soportes, la luz y el método de fijación. Como referencia, se ha verificado que un panel de acero de 3 mm de espesor con perforaciones cuadradas (apertura de 10 mm) y una luz de soporte especificada resiste una carga uniformemente distribuida de 5 kN/m² mediante cálculos de ingeniería. Se pueden proporcionar notas de cálculo detalladas a pedido.
Los paneles con perforaciones circulares (apertura de 20 mm, 50 % de área abierta) muestran una resistencia al flujo de aire de 50 Pa o menos cuando se prueban según ISO 5801.
La resistencia a la corrosión se verifica mediante pruebas de niebla salina: una muestra de acero inoxidable 304 no mostró oxidación después de 1000 horas según ASTM B117; El acero galvanizado con galvanizado en caliente y recubrimiento en polvo no mostró peladuras ni oxidación después de 500 horas bajo el mismo estándar. Los informes de prueba están disponibles.
Los paneles de aluminio anodizado o con recubrimiento en polvo muestran una resistencia mejorada a la corrosión, el desgaste y la exposición a los rayos UV. El rendimiento de cada tratamiento de superficie puede confirmarse mediante los informes de prueba pertinentes suministrados con el pedido.
Los paneles perforados se utilizan en barreras acústicas para el transporte, a menudo combinados con material absorbente de sonido detrás de la cara perforada. En edificios públicos como terminales de aeropuertos, estaciones de ferrocarril, estadios y centros de exposiciones, los paneles proporcionan control acústico al tiempo que permiten flexibilidad en el diseño visual.
Las fachadas arquitectónicas utilizan patrones de perforaciones para crear efectos semitransparentes y variaciones de luces y sombras. Ejemplos documentados incluyen la fachada metálica de los Skylight Apartments en Francia y la biblioteca de la Academia Central de Bellas Artes. Para obtener referencias y documentación específicas del proyecto, comuníquese con nuestro equipo.
Los siguientes parámetros se basan en la producción estándar y en los estándares de prueba relevantes. Cuando corresponda, la documentación de prueba está disponible previa solicitud.
| Indicador de desempeño | Parámetro/Especificación | Notas / Base de la evidencia |
|---|---|---|
| Materia prima | Acero inoxidable 304 / Acero galvanizado Q235 / Aleación de aluminio / Acero recubierto de color | Certificados de materiales disponibles |
| Espesor común | 0,5–2,0 mm (arquitectónico); 0,1–15 mm (rango completo) | |
| Rango de apertura | 0,5–200 mm (personalizable) | 3-20 mm común en arquitectura |
| Relación de área abierta | 15%–60% (personalizable) | |
| Patrón de agujeros | Redondo, cuadrado, ranurado, hexagonal, en cruz, en forma de escama, en flor de ciruelo, etc. | Más de 20 tipos disponibles |
| Coeficiente de reducción de ruido (NRC) | ≥0,8 (ensamblaje probado: aluminio con orificio hexagonal + respaldo + cavidad de aire) | ASTM C423; informe de prueba disponible |
| Carga distribuida uniformemente | 5 kN/m² (acero de 3 mm, orificios cuadrados de 10 mm, luz especificada) | Cálculo de ingeniería; detalles a pedido |
| Resistencia a la corrosión | Acero inoxidable 304: no se oxida después de 1000 h de niebla salina; galvanizado + polvo: 500 h | ASTM B117; informes de prueba disponibles |
| Rendimiento contra incendios | Sustrato de acero no combustible | Clasificación completa del conjunto según prueba aplicable. |
| Máx. Tamaño de panel plano | 1450 × 3500 milímetros | Sujeto a material y patrón. |
| Tolerancia de apertura | ±0,1mm | Precisión de punzonado CNC |
1. Rendimiento acústico verificado.Se ha confirmado un NRC superior a 0,8 para un conjunto probado específico. Cuando se combinan con un respaldo y una cámara de aire adecuados, los paneles ayudan a reducir los niveles de ruido en barreras de tráfico y sistemas acústicos arquitectónicos.
2. Flexibilidad de los materiales.Las opciones incluyen acero inoxidable 304 para resistencia a la corrosión, aleación de aluminio para aplicaciones decorativas livianas y acero galvanizado para uso general económico.
3. Variedad de patrones de perforación.Hay más de 20 patrones disponibles, con diámetro de orificio personalizable y relación de área abierta para lograr la transparencia visual, el rendimiento acústico y la ventilación deseados.
4. Acabados resistentes a la intemperie.Los paneles de aluminio pueden anodizarse o recubrirse con pintura en polvo; Los paneles de acero utilizan galvanizado en caliente y recubrimiento en polvo. Se pueden proporcionar informes de pruebas de resistencia a la niebla salina.
5. Amplia gama de aplicaciones.Adecuado para tratamientos acústicos decorativos en edificios públicos, barreras acústicas de tráfico, protecciones de equipos industriales y componentes de filtración.
Para aplicaciones acústicas:Seleccione el patrón de perforación y el área abierta según el rango de frecuencia objetivo. Un material de soporte poroso y un espacio de aire mejoran significativamente la absorción. Utilice los datos de prueba ASTM C423 como guía, pero verifique el rendimiento de su conjunto específico.
Para fachadas exteriores:Elija acero inoxidable 304 o aluminio con recubrimiento en polvo para una resistencia a la corrosión a largo plazo. Confirme que el espesor y el perfil del panel cumplan con los requisitos de carga de viento de la ubicación del proyecto.
Para filtración industrial:Especifique con precisión el diámetro del orificio, el espaciado y el área abierta requeridos. El control de la tolerancia dimensional es fundamental para un rendimiento de filtrado constante.
Durante la instalación:Manipule los paneles con cuidado para evitar doblar o dañar los bordes perforados. Utilice sujetadores y marcos de soporte adecuados. Para ensamblajes acústicos, asegúrese de que el material de respaldo se instale sin espacios ni compresión que puedan reducir el rendimiento.
Aceptamos dibujos proporcionados por el cliente en formatos CAD comunes (DXF, DWG) para diseños de perforación personalizados. Nuestro equipo de ingeniería revisa la geometría del orificio, la distancia al borde, el área abierta y los requisitos de conformado antes de la producción. La inspección del primer artículo y los certificados de materiales están disponibles a pedido.
1.Sistemas de barrera acústica para el control del ruido del tráfico en autopistas, ferrocarriles y metros.
2.Decoración interior fonoabsorbente para grandes edificios públicos, incluidas terminales de aeropuertos, estaciones de trenes de alta velocidad, estadios y centros de exposiciones.
3.Fachadas, techos y tabiques arquitectónicos que crean efectos de luces y sombras y diseños visuales semitransparentes.
4.Fundas protectoras para equipos industriales, paneles de disipación de calor y rejillas de altavoces.
5.Filtración y cribado industrial para maquinaria química, equipos farmacéuticos y maquinaria de procesamiento de alimentos.
La selección depende del rango de frecuencia objetivo y del material de soporte. Para la absorción general del rango del habla, es común un área abierta del 20 al 30% con diámetros de orificio de 3 a 6 mm. Un respaldo poroso más grueso y una cavidad de aire más profunda mejoran la absorción de baja frecuencia. Recomendamos probar un ensamblaje representativo o consultar a un especialista en acústica para espacios críticos.
Las láminas perforadas se perforan a partir de metal sólido, dejando un patrón de orificios limpio y uniforme con un alto grado de precisión. El metal expandido se corta y se estira, creando una malla con aberturas en forma de diamante y una superficie texturizada. Las láminas perforadas suelen ofrecer una mejor planitud y una gama más amplia de patrones decorativos, mientras que el metal expandido suele ser más ligero y menos costoso para determinadas aplicaciones industriales.
Sí, pero la extensión depende del material, el grosor y el patrón de perforación. Los patrones muy abiertos reducen la formabilidad. Si se requiere conformado, la disposición del punzonado debe diseñarse para evitar tensiones excesivas en los bordes del orificio. Analice los requisitos de conformado con nuestro equipo de ingeniería durante la fase de diseño.
Para ambientes costeros, generalmente se recomienda acero inoxidable 304 o aleación de aluminio con un acabado anodizado o con recubrimiento en polvo adecuado. El acero inoxidable ofrece la mayor resistencia a la corrosión, mientras que el aluminio es más ligero. Evite el acero galvanizado estándar a menos que tenga revestimientos protectores adicionales adecuados para las condiciones específicas.
No necesariamente. Si bien un área abierta más alta permite que llegue más sonido al material de respaldo, existe un rango óptimo. Por encima de cierto umbral, la masa y la rigidez del panel disminuyen, lo que puede reducir el rendimiento de baja frecuencia. La interacción entre el área abierta, el diámetro del orificio, el material de respaldo y la profundidad de la cavidad determina la absorción general. Se recomienda realizar pruebas o simulación para obtener resultados precisos.
