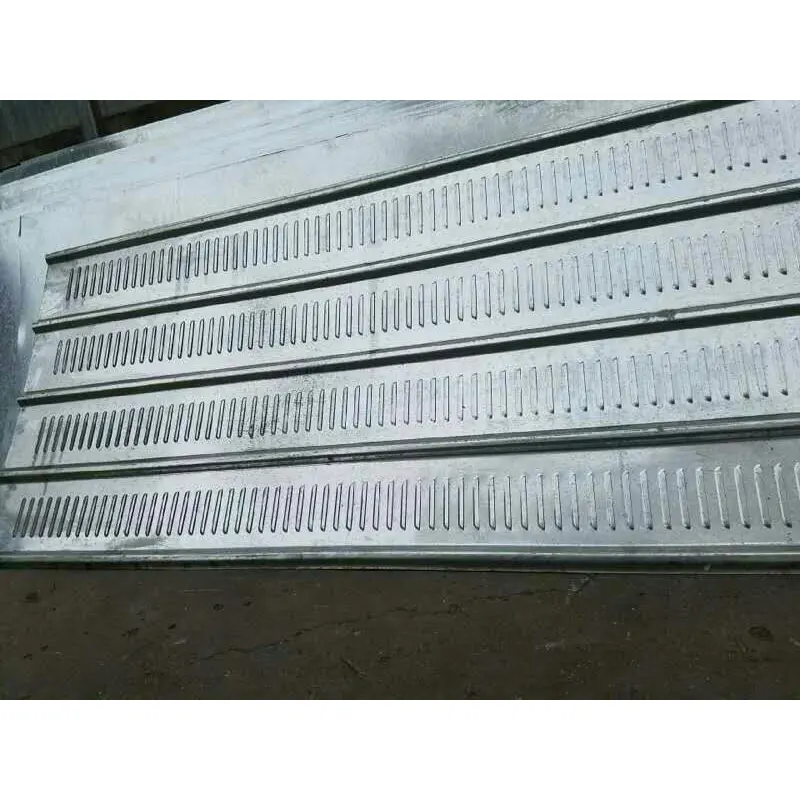

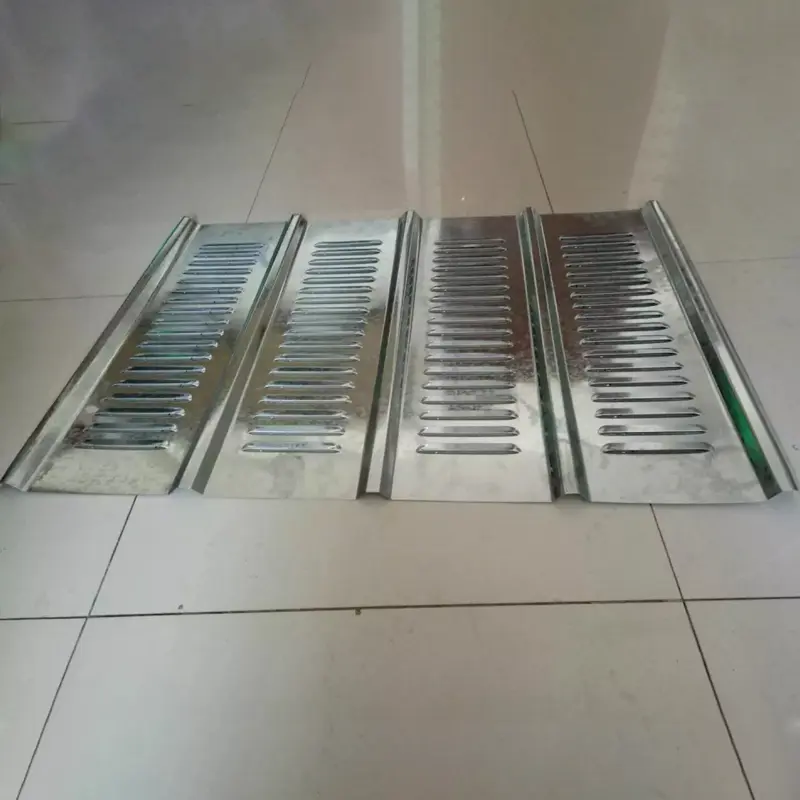

Hoja perforada con persianas

Las láminas perforadas con rejilla son paneles arquitectónicos funcionales creados mediante el procesamiento de láminas de metal utilizando equipos de estampado de precisión de alta velocidad para formar una estructura de aberturas en ángulo en forma de rejilla. A diferencia de los paneles perforados estándar (que cuentan con orificios rectos, como círculos o cuadrados), los paneles perforados con rejillas tienen rejillas en ángulo. Este diseño permite que el aire fluya a través de los canales diagonales mientras bloquea la línea de visión horizontal, logrando así un efecto "ventilado pero opaco".

Selección de material base

Dependiendo del entorno operativo y los requisitos de rendimiento, se pueden seleccionar los siguientes materiales:

Acero Galvanizado Q235:El material más común en la construcción. Las superficies se tratan con galvanización en caliente y recubrimiento en polvo electrostático (espesor de recubrimiento ≥60 μm), resistiendo 500 horas de prueba de niebla salina sin pelarse ni oxidarse. Estándar de prueba: ASTM B117 / ISO 9227. Los informes de laboratorio están disponibles previa solicitud.

Acero inoxidable 304:Utilizado para ambientes exteriores que requieren alta resistencia a la corrosión o para proyectos decorativos.

Aleación de aluminio:Se utiliza para proyectos con limitaciones de peso o aquellos que requieren compatibilidad con paneles para techos de aluminio, magnesio y manganeso.

Proceso de fabricación y especificaciones:Producido utilizando líneas de punzonado de alta velocidad, precisión y totalmente automatizadas, el sistema admite diversos materiales, incluidas bobinas de acero perforadas con revestimiento de color, bobinas de aluminio y láminas de acero inoxidable. Los espesores estándar varían de 0,5 mm a 2,0 mm (láminas delgadas: 0,5 a 1,0 mm; láminas gruesas: 1,0 a 2,0 mm). Los ángulos típicos de las rejillas son de 45° a 60°, con una relación de área abierta de 40% a 60%. Los tamaños de hoja estándar son 1000×2000 mm y 1250×2500 mm; tamaños personalizados están disponibles bajo petición.

Tratamiento superficial:Las láminas de acero galvanizado se pueden acabar con recubrimiento en polvo electrostático. Los colores se personalizan según los estándares RAL (los colores comunes incluyen gris oscuro, gris claro, azul real y verde oscuro).

Verificación de desempeño

1. Rendimiento acústico: reducción de ruido medida en laboratorio

El rendimiento acústico de los paneles de lamas perforadas está respaldado por datos experimentales concretos. Una investigación sistemática realizada por el Laboratorio de Acústica Arquitectónica de la Universidad Nacional Cheng Kung (Taiwán) sobre paneles de rejillas horizontales microperforados demostró que la reducción media del ruido oscila entre un mínimo de 4 dB y un máximo de 15 dB. Las variables clave que influyen en el rendimiento acústico incluyen la longitud y el grosor de las rejillas, la configuración estructural (perforación de un solo lado o de dos lados), el ángulo de las rejillas y el espaciado de las mismas.

2. Ventilación y resistencia al viento: la resistencia al viento se redujo en más de un 30 %

Los paneles de rejillas perforadas facilitan la ventilación natural y el alivio de la presión a través de perforaciones en ángulo en las rejillas, lo que reduce eficazmente la resistencia al viento. Cuando se utiliza en vallas de construcción, el diseño de flujo de aire con persianas reduce la resistencia al viento en más de un 30% en comparación con las barreras sólidas tradicionales, según cálculos comparativos de carga de viento. Los paneles están diseñados para cumplir con los requisitos locales de carga de viento de acuerdo con los códigos de construcción aplicables (por ejemplo, GB 50009/EN 1991), y el rendimiento real se verifica mediante cálculos estructurales y evaluaciones de carga de viento específicas del proyecto. Esto los hace adecuados para regiones costeras ventosas y propensas a tifones.

3. Resistencia a la corrosión y a la intemperie: prueba de niebla salina de 500 horas

La resistencia a la corrosión de los paneles de lamas perforadas se garantiza mediante un sistema de doble proceso: galvanizado en caliente seguido de recubrimiento en polvo electrostático. Una capa base galvanizada se combina con un recubrimiento en polvo de poliéster para exteriores curado a alta temperatura (≥60 μm de espesor). Los paneles resisten 500 horas de pruebas de niebla salina sin pelarse ni oxidarse, de acuerdo con ASTM B117/ISO 9227. Los informes de pruebas de terceros están disponibles previa solicitud y la vida útil en exteriores se estima entre 5 y 10 años en condiciones ambientales normales.

4. Propiedades mecánicas y de fabricación.

Fabricado con acero galvanizado Q235, el material ofrece una excelente resistencia a la compresión, mientras que el proceso de estampado de rejillas garantiza una alta precisión dimensional. En aplicaciones de tránsito ferroviario (persianas de ventilación y a prueba de lluvia), la estructura combina paneles de rejilla perforados frontales con deflectores de lluvia traseros para equilibrar el flujo de aire y la protección contra la intemperie. Para los compartimientos de energía de equipos motorizados, se puede aplicar material absorbente de sonido de 5 a 10 mm a la estructura de la rejilla para amortiguar el ruido.

5. Escenarios de aplicación probados

Decoración y absorción acústica de edificios públicos a gran escala:Estas Chapas Perforadas con Persianas se utilizan para decoración y tratamiento acústico en grandes proyectos como aeropuertos, estaciones de ferrocarril, estadios, centros de exposiciones y estaciones de metro.

Acaparamiento de construcción:La valla perforada con persianas presenta un diseño modular con ensamblaje atornillado, lo que elimina la necesidad de realizar soldaduras en el sitio. Admite la reutilización más de cinco veces y cuenta con una tasa de reciclabilidad del acero del 95 %.

Ventilación de equipos y disipación de calor:Estas rejillas, utilizadas como paneles de disipación de calor para gabinetes de equipos, generalmente se fabrican en acero inoxidable, acero galvanizado o aluminio (espesor: 0,8 a 2 mm), lo que proporciona ventilación y disipación de calor efectivas, al tiempo que ofrece protección contra el polvo y las salpicaduras.

Descripción general de las especificaciones clave

Todos los parámetros enumerados a continuación se basan en la producción estándar de fábrica o en pruebas de referencia. La personalización está disponible para cumplir con los requisitos específicos del proyecto.

Ventajas clave

1. Ventilación sin Visibilidad (Funcionalidad Única).El diseño de lamas en ángulo crea una superposición cuando se ve desde el frente, bloqueando más del 90 % de la línea de visión desde el exterior y al mismo tiempo permitiendo el flujo de aire natural, equilibrando la protección de la privacidad con la ventilación y la disipación de calor. El blindaje visual se mide a una distancia de 1 metro perpendicular a la superficie del panel.

2. Rendimiento acústico verificado (reducción de 4 a 15 dB).Las pruebas de laboratorio confirman una reducción de ruido promedio de 4 a 15 dB; El rendimiento se puede mejorar aún más añadiendo algodón fonoabsorbente o paneles microperforados.

3. Resistencia a la corrosión y durabilidad (verificación de niebla salina de 500 horas).La doble protección anticorrosión (galvanización en caliente más recubrimiento en polvo electrostático) garantiza que no se pele ni se oxide después de 500 horas de prueba de niebla salina según ASTM B117/ISO 9227; vida útil al aire libre de 5 a 10 años.

4. Montaje modular y reutilización.El diseño modular con conexiones atornilladas elimina la necesidad de realizar soldaduras en el sitio; Los paneles se pueden reutilizar al menos cinco veces, con una tasa de reciclaje de acero del 95%.

5. Personalización de especificaciones y materiales flexibles.Disponible en diversos materiales como acero galvanizado Q235, acero inoxidable y aluminio; El espesor, las dimensiones y los colores de la placa se pueden personalizar para cumplir con los requisitos específicos del proyecto.

Escenarios de aplicación

1.Sistemas decorativos y fonoabsorbentes para grandes edificios públicos como aeropuertos, estaciones de tren, estadios, centros de exposiciones y estaciones de metro.

2.Vallas en obras de construcción para obras viales, excavaciones de metros y renovaciones residenciales (que requieren resistencia al viento y alivio de presión).

3.Ventilación, disipación de calor y protección contra el polvo para plantas industriales y salas de equipos.

4.Barreras acústicas para vías municipales y zonas industriales (cuando se combinan con materiales fonoabsorbentes).

5.Sistemas arquitectónicos integrados de persianas de ventilación y sombreado.

¿Por qué elegir paneles de rejilla perforados?

¿Está buscando un panel funcional que equilibre la ventilación y la protección para decoración arquitectónica, vallas de construcción o proyectos de reducción de ruido? Hechos de acero galvanizado Q235 o acero inoxidable, estos paneles cuentan con rejillas en ángulo de 45°–60° estampadas con precisión. Proporcionan más del 90 % de protección visual (medida a una vista perpendicular de 1 m), al tiempo que permiten ventilación natural y alivio de presión, ofreciendo más de un 30 % menos de resistencia al viento en comparación con los paneles sólidos. Las pruebas acústicas de laboratorio confirman una reducción de ruido de 4 a 15 dB, mientras que las pruebas de niebla salina de 500 horas (ASTM B117 / ISO 9227) verifican su resistencia a la corrosión; el diseño modular permite la reutilización repetida. Desde la absorción de sonido decorativa en grandes edificios públicos hasta vallas resistentes al viento para obras viales urbanas, los paneles de rejilla perforada, respaldados por datos de rendimiento comprobados, ofrecen una solución confiable que garantiza "ventilación sin visibilidad" junto con reducción de ruido y resistencia al viento.

Preguntas frecuentes

1. ¿Qué estándares se utilizan para la prueba de niebla salina?

Probamos nuestros paneles con recubrimiento en polvo de acuerdo con ASTM B117 o ISO 9227 durante 500 horas. Los informes de pruebas de terceros están disponibles previa solicitud para verificar los resultados.

2. ¿Cómo se mide el examen visual del 90%?

La tasa de protección visual se mide a una distancia de 1 metro perpendicular a la superficie del panel. En ángulos de visión normales, las rejillas en ángulo se superponen para bloquear más del 90% de la línea de visión horizontal y al mismo tiempo permiten el flujo de aire.

3. ¿Se pueden utilizar los paneles en zonas de mucho viento?

Sí. El diseño de persianas reduce la carga del viento en más de un 30% en comparación con los paneles sólidos. Realizamos cálculos de carga de viento específicos del proyecto de acuerdo con los códigos aplicables (por ejemplo, GB 50009 o EN 1991) para garantizar que los paneles y la estructura de soporte estén diseñados adecuadamente.

4. ¿Qué materiales hay disponibles para los paneles perforados con lamas?

Ofrecemos acero galvanizado Q235, acero inoxidable 304 y aleación de aluminio. La elección depende de los requisitos de corrosión, los límites de peso y las preferencias estéticas. Todos los materiales pueden recubrirse con pintura en polvo en distintos colores RAL.

5. ¿Proporcionan muestras o informes de prueba antes de realizar el pedido?

Sí, podemos proporcionar paneles de muestra para evaluación y compartir informes de pruebas relevantes (de niebla salina, acústicas, mecánicas) previa solicitud. Nuestro equipo de ingeniería también ofrece consulta técnica para su proyecto específico.

6. ¿Cómo se instalan los paneles?

Los paneles están diseñados para un ensamblaje modular atornillado, lo que elimina la necesidad de realizar soldaduras en el sitio. Esto permite una instalación más rápida y un desmontaje sencillo, y los paneles se pueden reutilizar varias veces.
