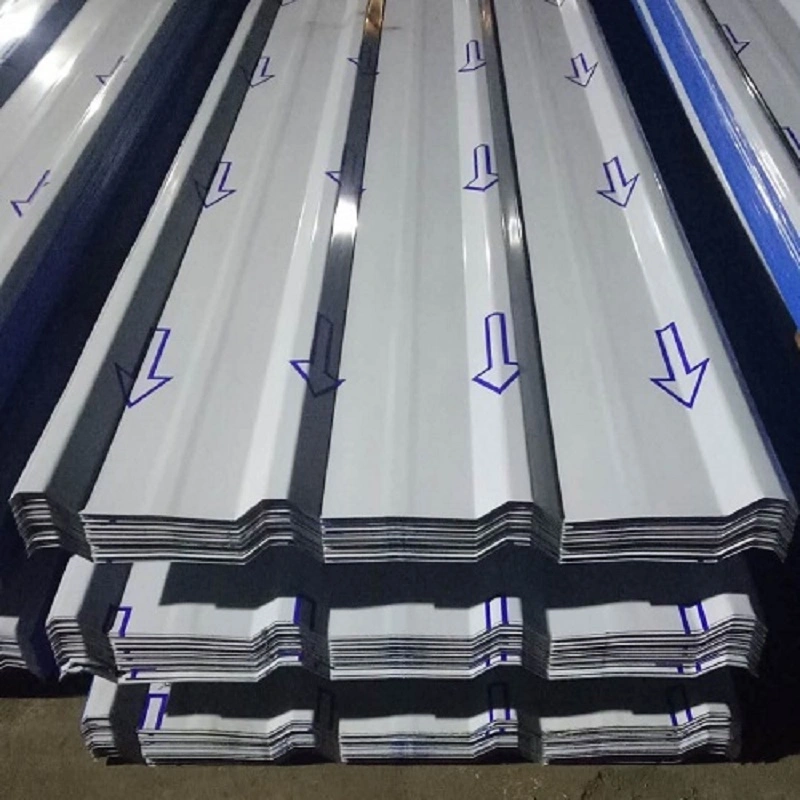

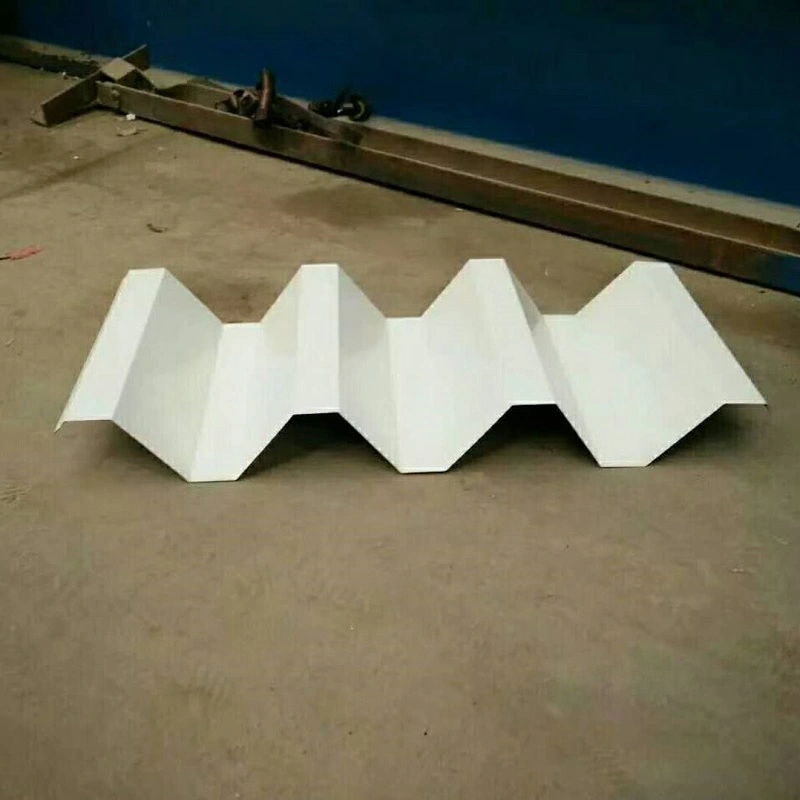

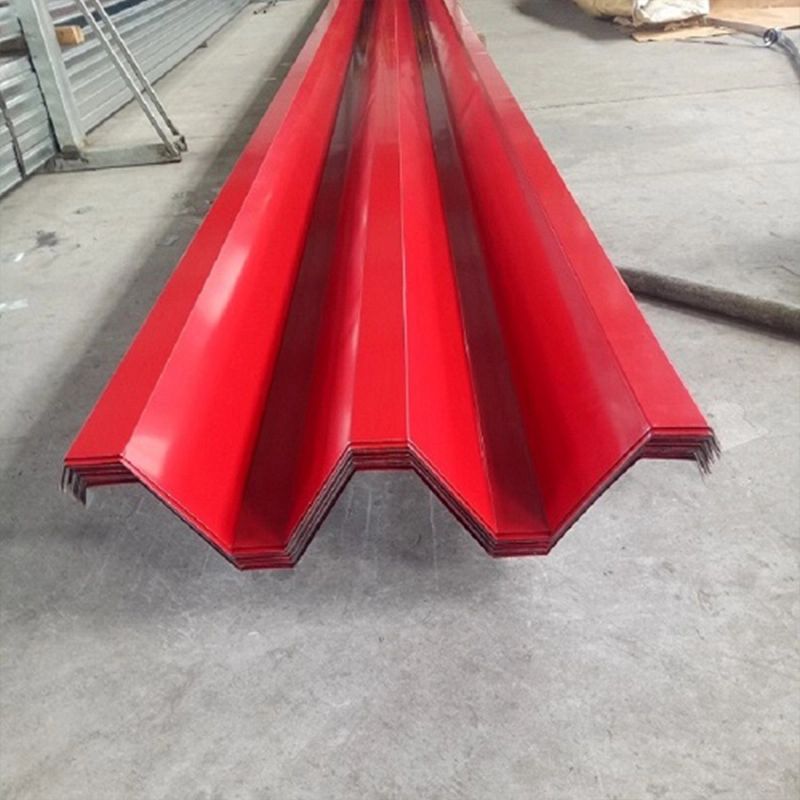

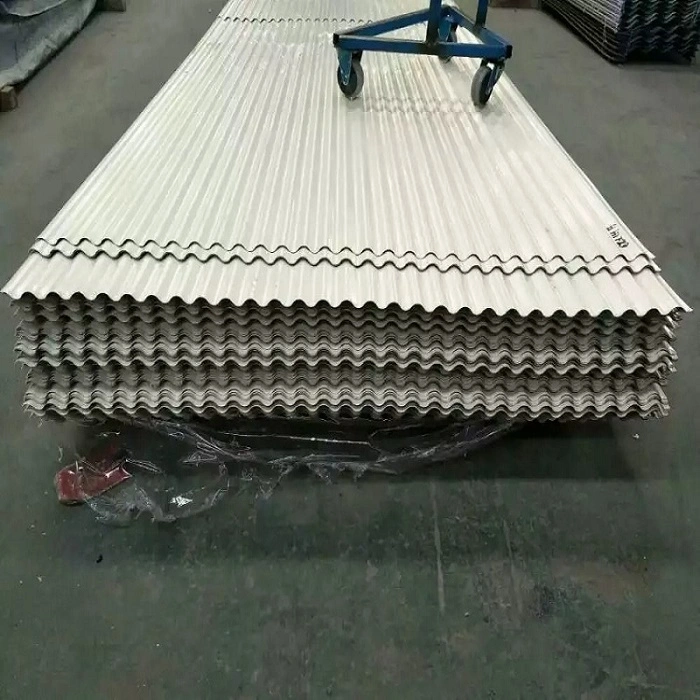

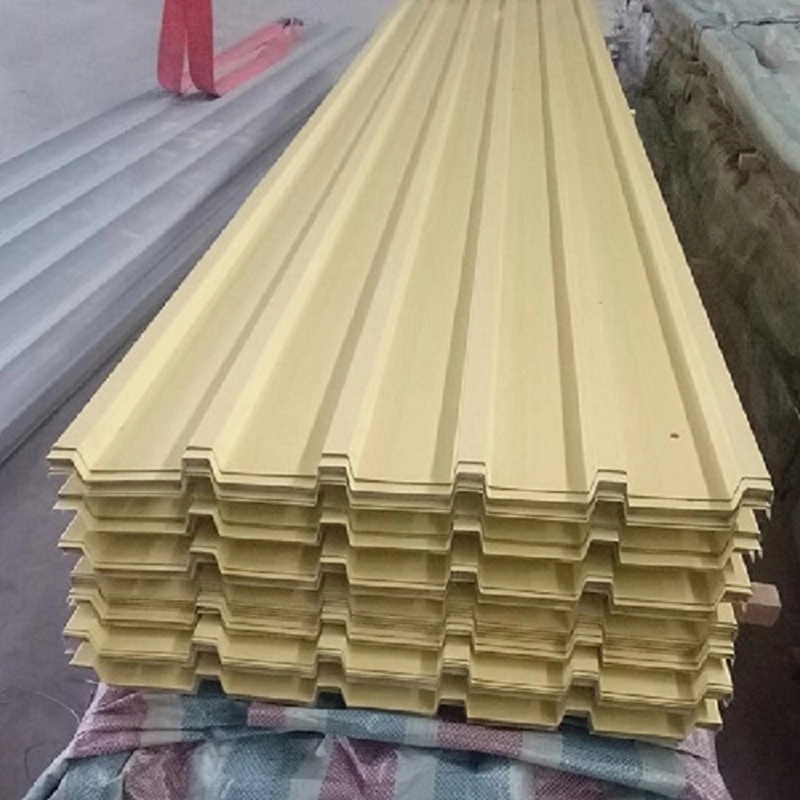

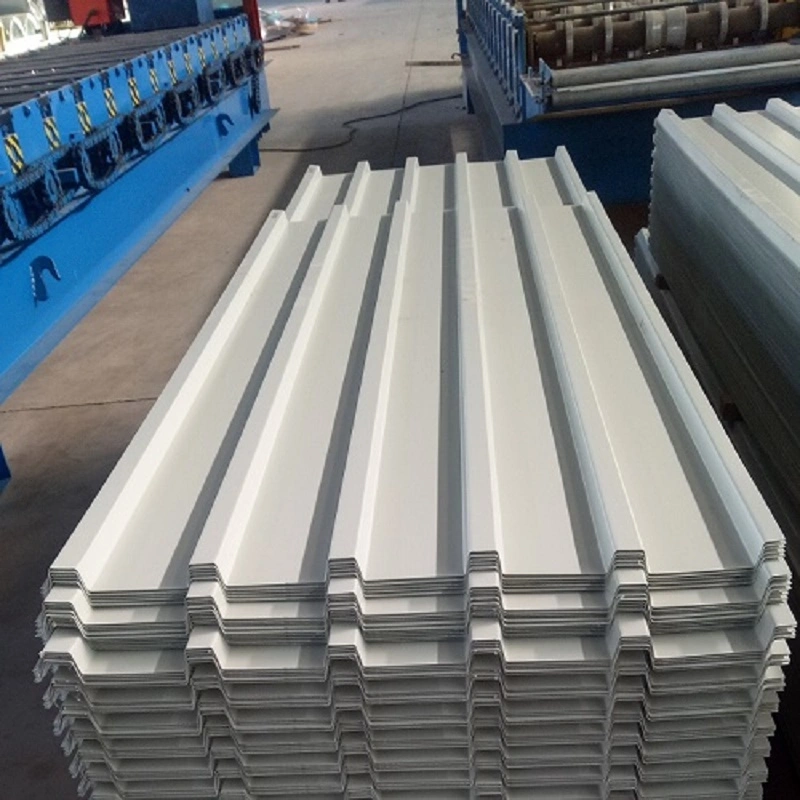

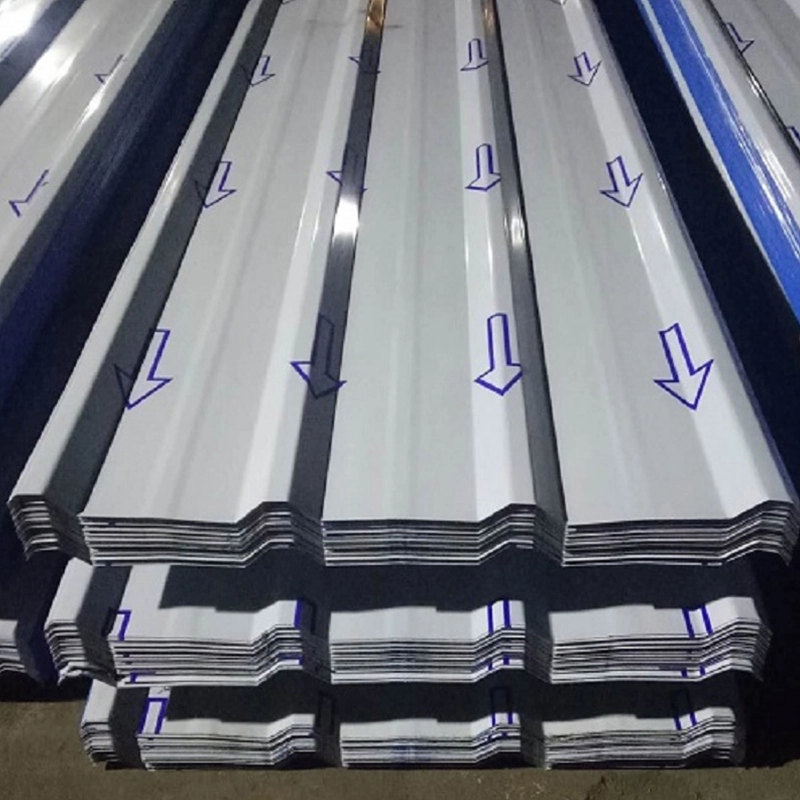

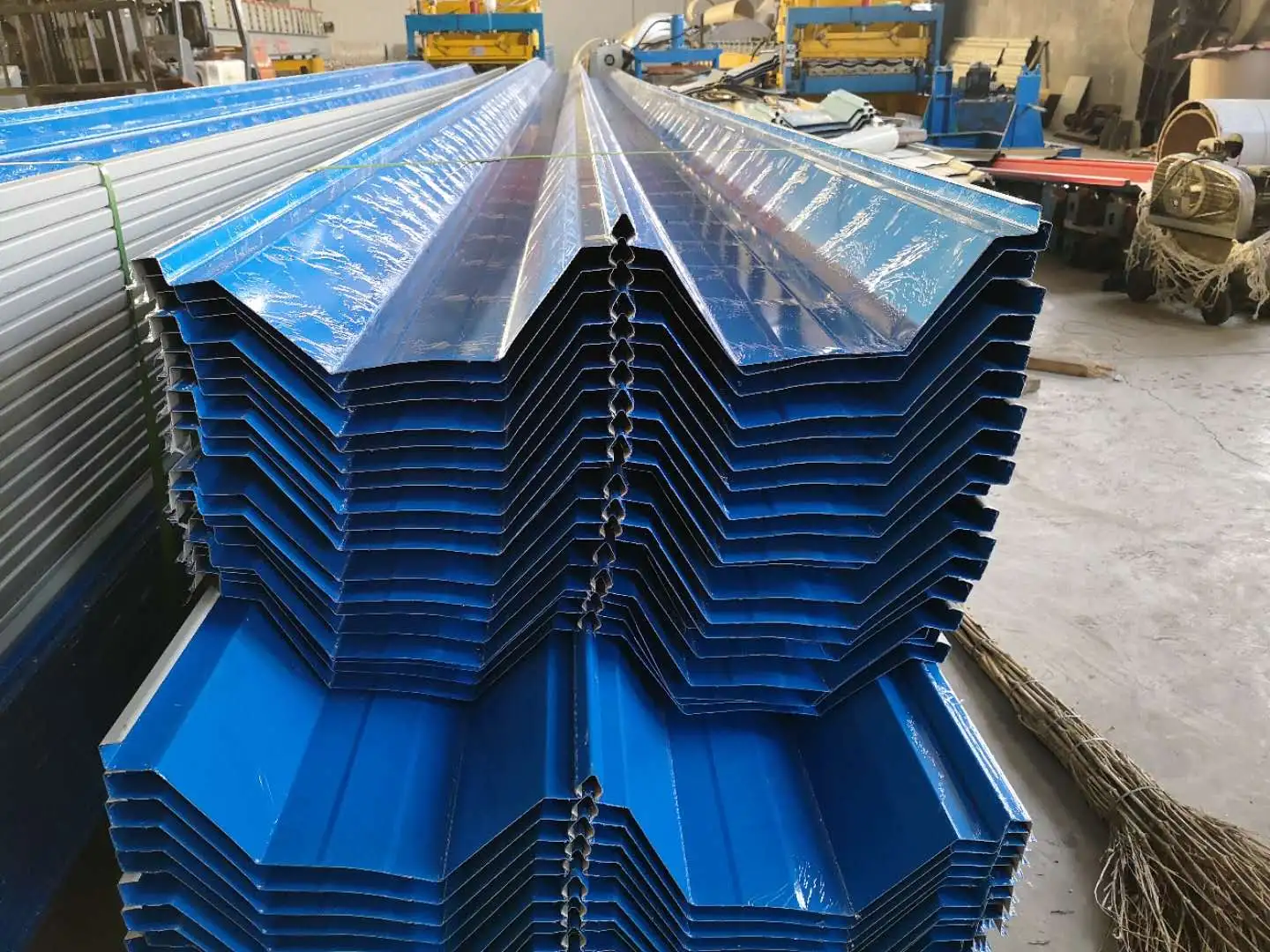

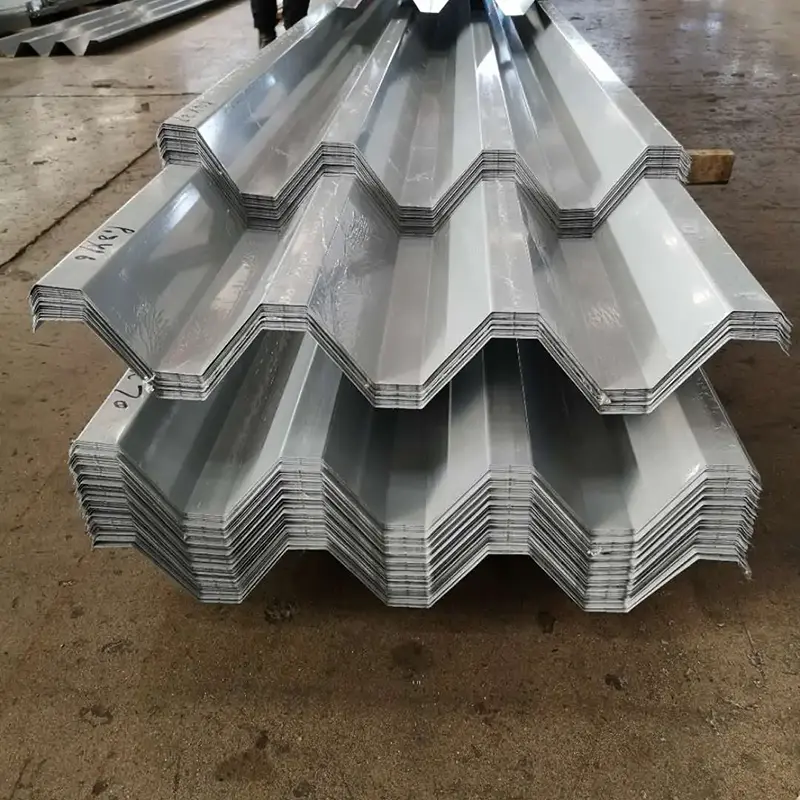

Los paneles metálicos para techos son láminas de acero perfiladas formadas mediante laminación en frío de bobinas de metal en secciones transversales corrugadas en líneas de producción continua. Se utilizan para tejados, revestimientos de paredes y suelos. El perfil nervado o corrugado aumenta la rigidez a la flexión de la lámina delgada a lo largo de la dirección de las nervadura, permitiendo que paneles con un espesor de 0,5 mm a 1,5 mm soporten cargas del techo. SENBO opera líneas de perfilado dedicadas para perfiles de techos metálicos y mantiene capacidad de prueba interna para verificar la fuerza del viento. Los controles de producción cubren el espesor del metal base, el límite elástico, la geometría del perfil y la calidad del recubrimiento de la superficie.
Los sistemas de techos metálicos suelen utilizar una estructura compuesta de varias capas. En el proyecto de la Terminal 3 del aeropuerto Guangzhou Baiyun, la construcción del techo de abajo hacia arriba incluye correas primarias galvanizadas, una lámina base de acero perfilada recubierta de Al-Zn perforada, una barrera de vapor, lana de roca que absorbe el sonido, correas secundarias galvanizadas, lana de roca con aislamiento térmico, una lámina de acero galvanizado en caliente, una membrana impermeabilizante de TPO, clips de fijación de acero inoxidable, espuma reductora de ruido, paneles de techo de acero inoxidable y tapas de acero inoxidable. Este conjunto combina soporte estructural, aislamiento térmico, impermeabilización, absorción acústica y protección contra rayos.
| Indicador de desempeño | Parámetro/especificación | Bases o Comentarios |
|---|---|---|
| Estándar de implementación | GB/T 12755-2008 | Chapas de acero perfiladas para la construcción. |
| Materia prima | Galvanizado / Recubierto Al-Zn / Recubierto de color / Al-Mg-Mn / Acero inoxidable | Seleccionado según el entorno y la clase de proyecto. |
| Espesor común | 0,5–1,5 mm para paneles de tejado; 0,5 mm para acero inoxidable | Depende del perfil y los requisitos de carga. |
| Fuerza de producción | 220–550 MPa | Depende del grado del material base |
| Densidad de Al-Mg-Mn | 2,73 g/cm³ | Alrededor de un tercio del acero |
| Resistencia a la presión del viento | ≥18 kPa para sistema soldado de acero inoxidable | Equivalente a un tifón de categoría 17 |
| Grado de impermeabilización | Grado I | Impermeabilización estructural sin dependencia de sellador. |
| Vida útil del diseño | 15 a 50 años | Los paneles de Al-Mg-Mn superan los 50 años |

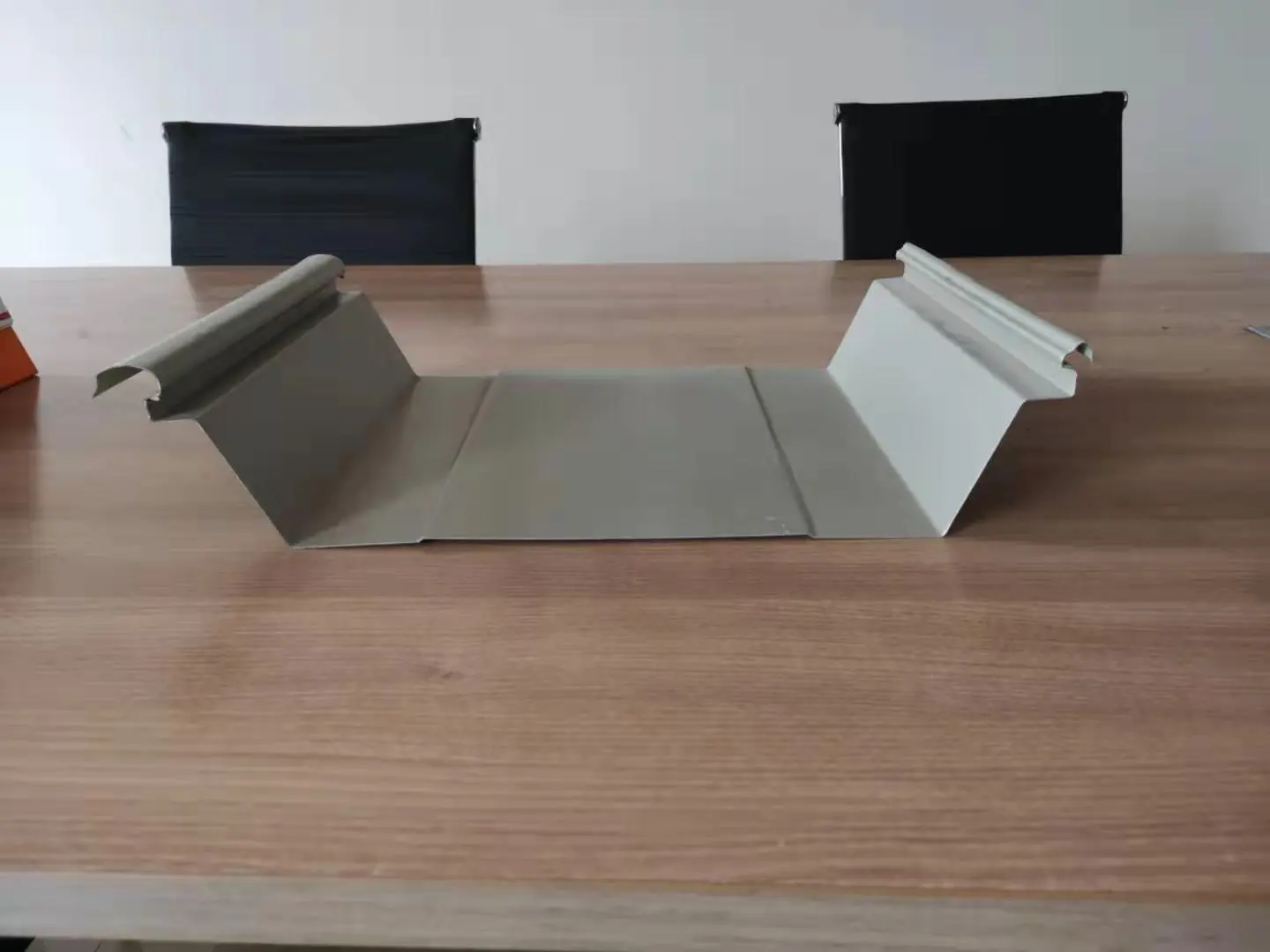

| Sistema de instalación | Costura alzada / Soldadura continua | Cierre oculto |
Los edificios públicos costeros imponen exigencias extremas a la resistencia al viento de los tejados. En la Terminal 3 del aeropuerto Guangzhou Baiyun, el sistema de techo de acero inoxidable soldado continuamente se sometió a pruebas de levantamiento de viento estático y registró una capacidad de 18,2 kPa, equivalente a un tifón de categoría 17. A modo de comparación, los techos con juntas alzadas convencionales de aluminio, magnesio y manganeso suelen resistir condiciones de Categoría 12. Las investigaciones sobre el comportamiento de succión del viento muestran que la costura entrelazada y la conexión del soporte son el punto más débil y requieren un refuerzo específico. El estadio del Centro Cultural y Deportivo del Área de la Bahía utiliza un enfoque soldado similar y alcanzó 21 kPa en pruebas de laboratorio.
La impermeabilización del techo proviene de la configuración estructural, no de los selladores aplicados. Los paneles con junta alzada utilizan sellador preaplicado en toda su longitud y costuras selladas, sin dejar orificios para clavos ni puntos de fuga en la superficie. El enfoque de acero inoxidable soldado continuo crea una superficie ininterrumpida mediante soldadura en toda su longitud, lo que mejora aún más la resistencia al agua. Se recomienda una pendiente mínima de drenaje del tejado del 5%. El perfil del canal sirve como canal de drenaje natural, dirigiendo el agua rápidamente hacia el alero.
Los cambios de temperatura hacen que los paneles metálicos se expandan y contraigan. Los sistemas de junta alzada absorben este movimiento a través de soportes deslizantes en forma de T que permiten que los paneles se muevan libremente a lo largo de la pendiente del techo. En la Terminal 3 del aeropuerto Guangzhou Baiyun, las conexiones soldadas funcionan junto con un perfil corrugado transversal para liberar el estrés térmico. Ambos métodos evitan daños que de otro modo resultarían de un movimiento térmico restringido.
El Centro Cultural y Deportivo del Área de la Gran Bahía aplicó una estrategia de construcción modular para todas las capas del techo debajo de la membrana impermeabilizante. Los trabajadores dividieron el techo de 78.000 m² en 878 módulos independientes, ensamblaron y soldaron cada módulo a nivel del suelo y luego izaron las unidades completas hasta su lugar. Este enfoque aumentó la eficiencia de la instalación en un 30 % y mantuvo el desperdicio de material en aproximadamente un 2 %.
Los paneles de techo se pueden producir en formas rectas, curvas o en forma de abanico para combinar con superficies arquitectónicas de curvatura simple, curvatura doble y esféricas. En el Centro Cultural y Artístico de la Ciudad Futura de Ciencia y Tecnología "Dos Montañas" en Anji, Zhejiang, el techo de metal forma doce hojas gigantes de bambú. Se aplicaron modelado BIM y escaneo 3D para mantener las tolerancias de construcción dentro de límites aceptables.
Un sistema de acero inoxidable soldado continuamente ofrece la mayor resistencia al viento y, a menudo, se especifica para regiones propensas a tifones. Los sistemas de costura alzada siguen siendo una opción viable cuando los detalles de costura y clip se refuerzan de acuerdo con cálculos de elevación del viento.
Los sistemas de junta alzada utilizan clips deslizantes que permiten el movimiento a lo largo de la pendiente. Los sistemas soldados podrán incorporar corrugaciones transversales o juntas de dilatación. El método apropiado depende de la geometría del techo y del rango de temperatura esperado.
Las rutinas de inspección deben cubrir el ajuste de los sujetadores, la condición del panel, las obstrucciones del camino de drenaje y la integridad del sellador en las penetraciones. Los sistemas de costura alzada generalmente requieren menos mantenimiento ya que no quedan sujetadores expuestos.
A veces se puede instalar un nuevo techo de metal sobre un techo existente si la estructura puede soportar la carga adicional y la superficie existente es adecuada. Un ingeniero estructural debe evaluar las condiciones existentes antes de tomar cualquier decisión.
Los proveedores deben proporcionar certificados de pruebas de fábrica para el metal base, registros de espesor de recubrimiento e informes dimensionales de paneles. Los proyectos con criterios de carga de viento específicos deben solicitar datos de prueba de elevación del viento para la configuración exacta del sistema que se suministra. Las verificaciones de recepción en el sitio deben verificar las calidades de los materiales, las longitudes de los paneles y el estado de la superficie antes de la instalación.
