Hojas para techos corrugados

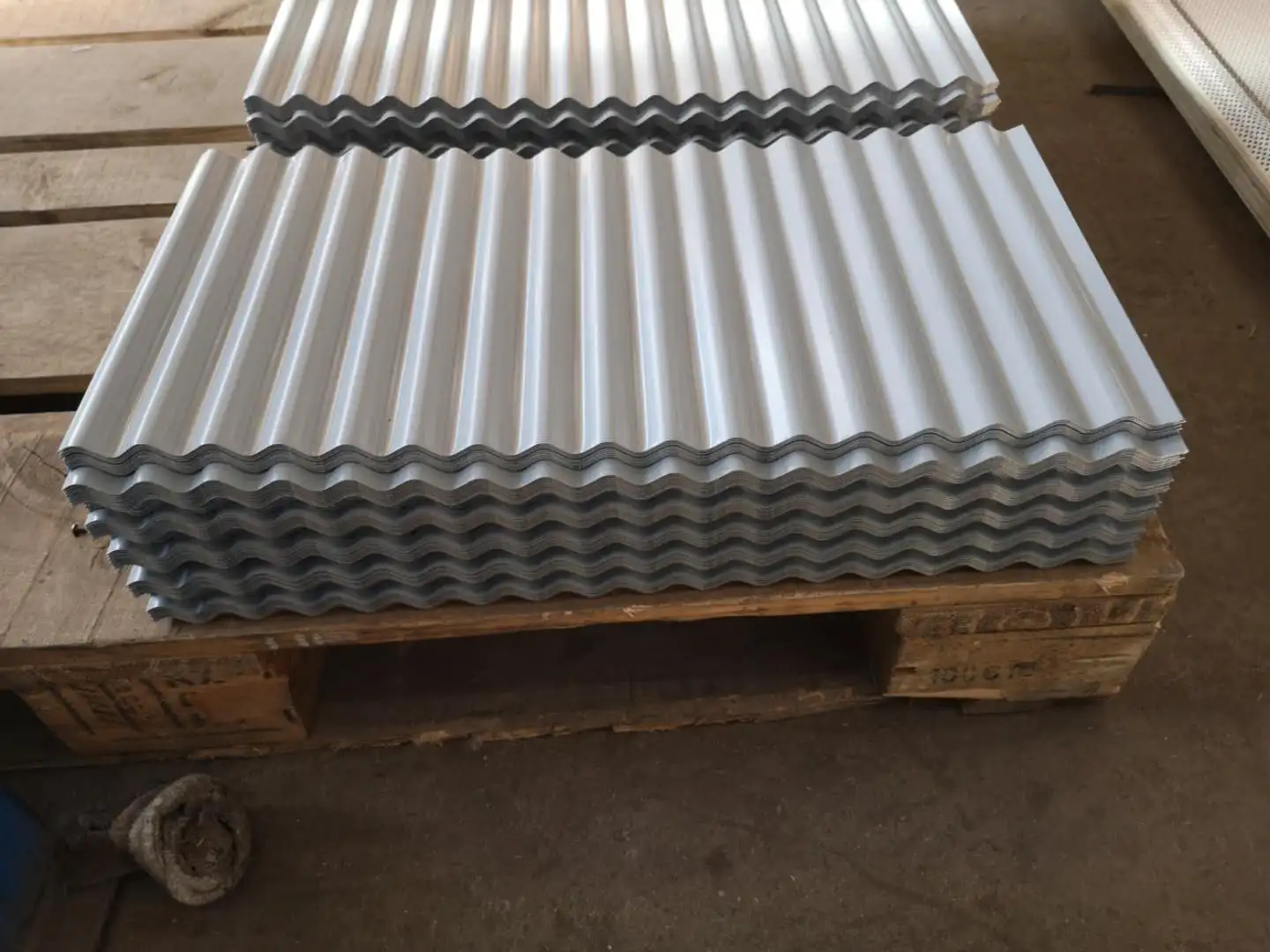

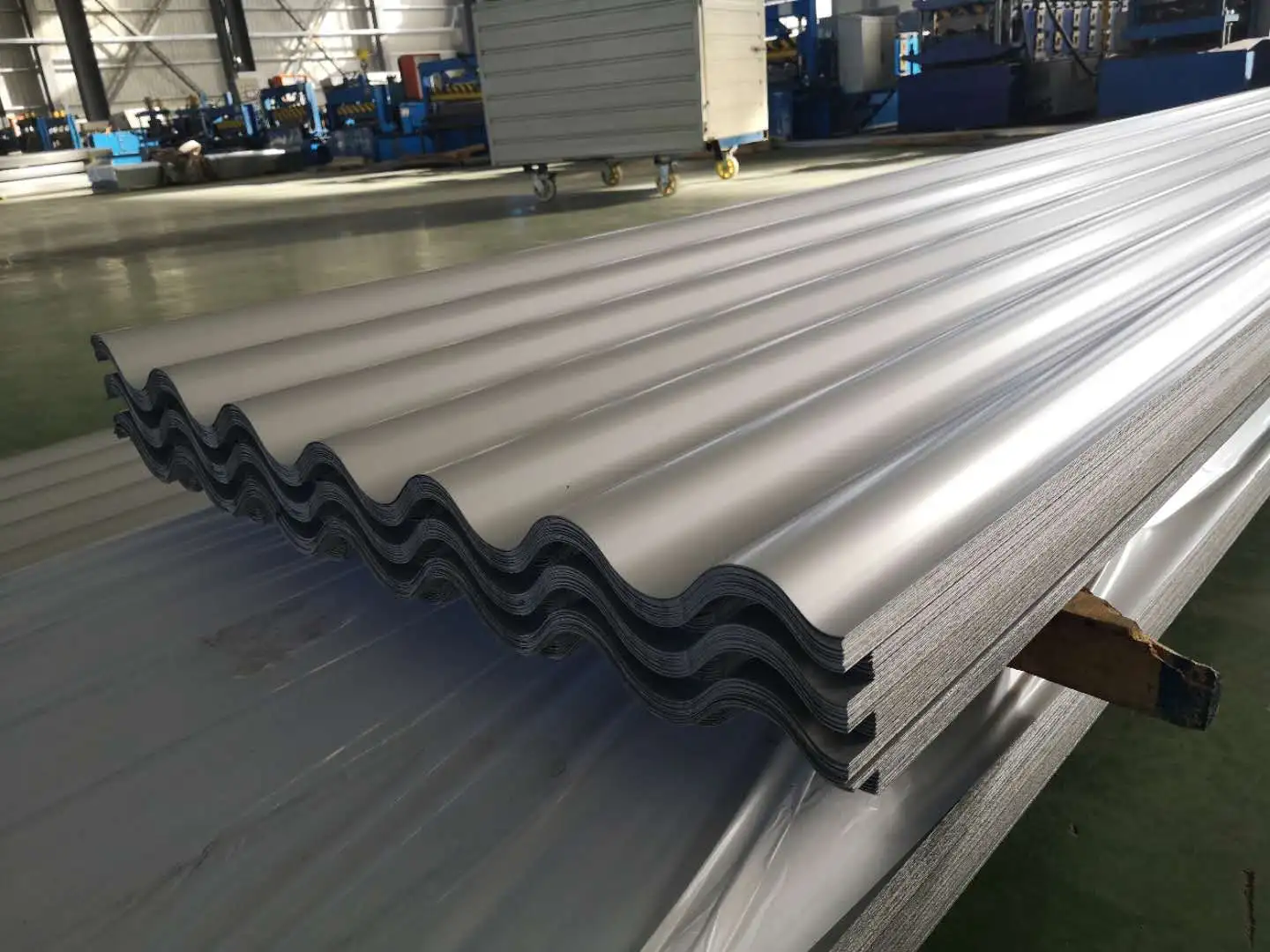

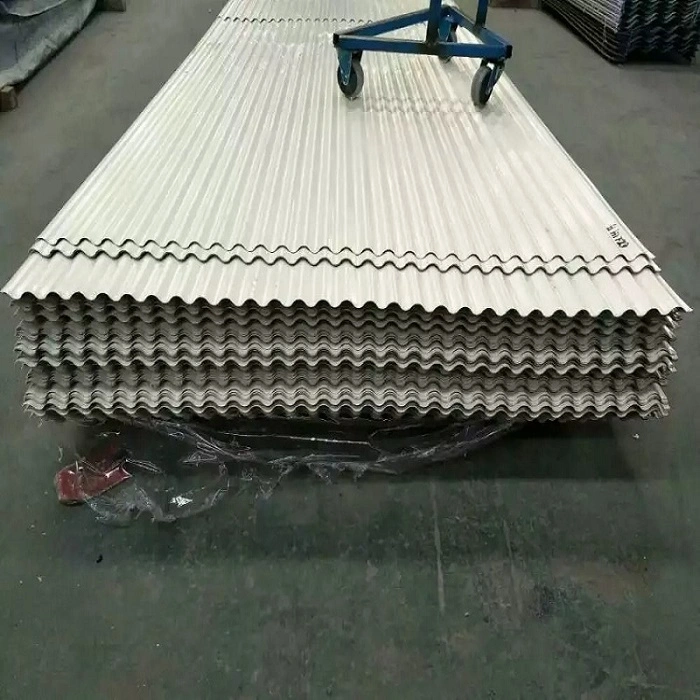

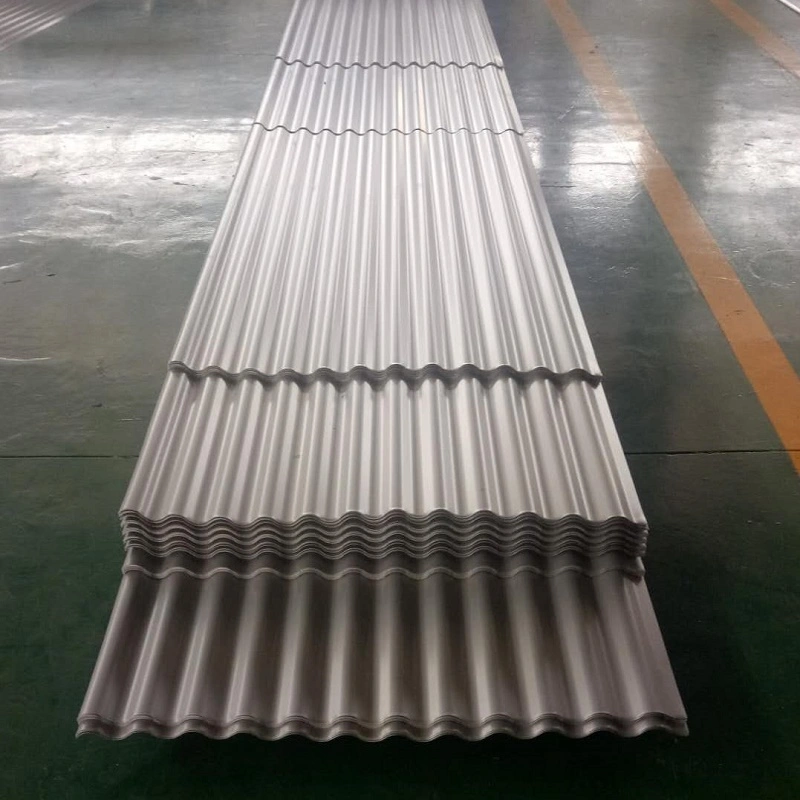

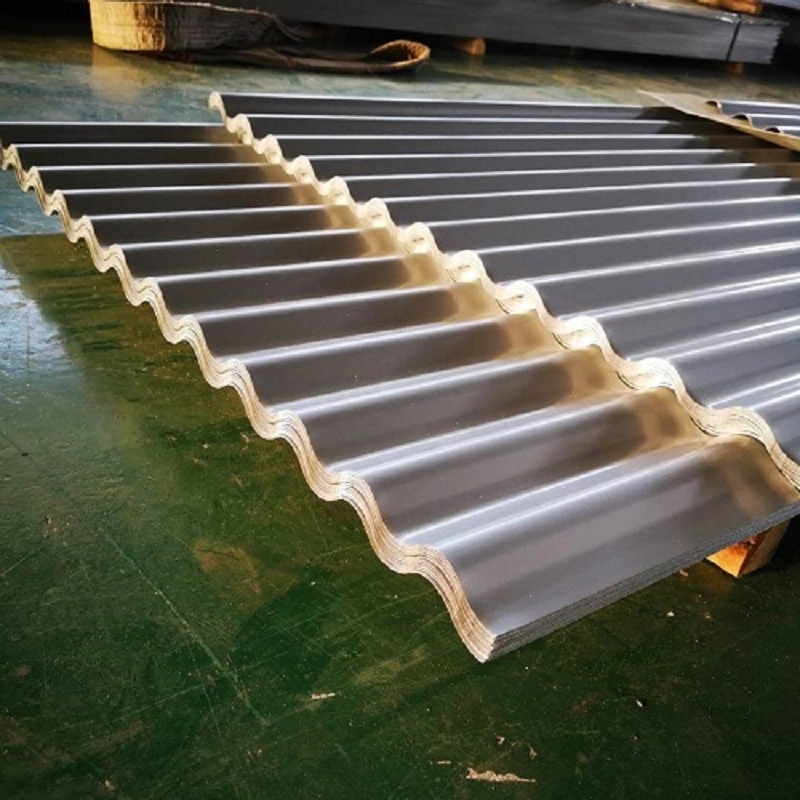

Las láminas corrugadas para techos son paneles arquitectónicos con un perfil ondulado, formados continuamente a partir de bobinas de metal (láminas de acero o de aleación prerrevestidas) utilizando equipos de conformado en frío de múltiples etapas. La sección transversal presenta una onda sinusoidal continua o una ondulación casi trapezoidal; Este diseño estructural mejora significativamente la rigidez a la flexión de la delgada lámina de acero a lo largo de la dirección de las corrugaciones (paralelas a las nervaduras), lo que le permite cumplir con los requisitos de carga y luz a pesar de un espesor de sólo 0,6 a 1,5 mm.

En cuanto a la selección del sustrato, se pueden elegir los siguientes materiales según el entorno operativo y los requisitos de durabilidad:

En cuanto a las especificaciones del producto, los espesores habituales van desde 0,6 a 1,5 mm, y los anchos de cobertura efectiva van desde 780 a 1.200 mm (dependiendo del perfil); Las longitudes se pueden personalizar según los requisitos del proyecto. Los productos cumplen con la norma nacional GB/T 12755-2008 (Chapas de acero perfiladas para la construcción) y las normas internacionales pertinentes.

Verificación del desempeño real

1. Verificación de estructuras de techos arqueados de gran luz

El sistema estructural de techo corrugado arqueado de metal se introdujo desde los Estados Unidos en 1992; Consiste en una estructura de techo arqueada formada por bobinas de acero prerrevestidas laminadas. Caracterizado por la eficiencia de los materiales, la construcción rápida, las capacidades de gran luz y la excelente impermeabilización, este tipo de estructura ha experimentado un rápido crecimiento en el mercado de la construcción de mi país. Actualmente, puede alcanzar luces superiores a los 36 metros, lo que lo hace adecuado para edificios de grandes espacios que no requieren soportes internos, como almacenes, recintos deportivos y salas de exposiciones. La estructura de acero tiene un espesor de 0,6 a 1,5 mm, una resistencia nominal de 210 a 550 MPa y una vida útil máxima de 40 a 50 años.

2. Verificación del desempeño de impermeabilización y drenaje del techo

El diseño de la sección transversal sinusoidal de los paneles de techo corrugados proporciona un excelente rendimiento de drenaje. En regiones con abundantes precipitaciones, el sistema de drenaje es particularmente crítico para techos inclinados que utilizan techos corrugados. La altura y la inclinación de la corrugación se optimizan basándose en la dinámica de fluidos para garantizar un escurrimiento rápido desde los valles hasta los aleros, minimizando así el riesgo de goteras en el techo. En aplicaciones prácticas, la pendiente de drenaje para techos corrugados debe ser de al menos el 5 % para cumplir con los estándares de impermeabilización de edificios.

3. Verificación de la durabilidad: vida útil de 50 años para la aleación de aluminio, magnesio y manganeso

Los paneles corrugados fabricados con una aleación de aluminio, magnesio y manganeso ofrecen una excelente resistencia a la corrosión y capacidades de autorreparación, y cuentan con una vida útil de hasta 50 años. Se forma naturalmente una densa película protectora de óxido de aluminio en la superficie del material, lo que proporciona una resistencia a la corrosión que supera significativamente al acero galvanizado en climas marinos y entornos industriales. Estos paneles son adecuados para estructuras como concesionarios de automóviles, plantas industriales modernas, salas de exposiciones y bases de producción de cine y televisión; Los espesores comunes oscilan entre 0,7 mm y 1,2 mm.

4. Verificación de la resistencia al levantamiento del viento

Los paneles de techo corrugados se conectan a las correas del techo mediante soportes o sujetadores, y la configuración continua entrelazada o superpuesta del perfil corrugado crea un sistema estructural resistente a los levantamientos del viento. En estructuras de techo arqueadas de gran luz, la combinación de la forma arqueada del panel y su sección transversal corrugada ofrece una capacidad de carga superior contra las fuerzas del viento, lo que lo convierte en una opción ideal para sistemas de techo en regiones propensas a tifones.

Especificaciones clave de un vistazo

Ventajas clave

Perfil corrugado: liviano pero de alta resistencia: el diseño sinusoidal mejora significativamente la rigidez a la flexión de láminas delgadas; Los espesores de 0,6 a 1,5 mm cumplen con los requisitos de luz estándar para techos y al mismo tiempo reducen las cargas estructurales.

Excelente rendimiento de drenaje: los canales de la superficie corrugada forman canales de drenaje naturales, lo que garantiza un escurrimiento suave del agua, ideal para edificios con techo inclinado en regiones con altas precipitaciones.

Materiales diversos para una selección flexible: las opciones van desde acero galvanizado económico y acero recubierto de Al-Zn resistente a la corrosión hasta una aleación duradera de Al-Mg-Mn (hasta 50 años de vida útil), lo que permite una selección flexible según el entorno y el presupuesto del proyecto.

Capacidad para estructuras arqueadas de gran envergadura: la utilización de un sistema de techo corrugado con arcos metálicos permite espacios de gran envergadura sin columnas que superan los 36 metros, lo que ofrece una construcción rápida y eficiencia de materiales.

Instalación rápida y construcción eficiente: La prefabricación en fábrica combinada con el ensamblaje en el sitio (utilizando métodos de conexión con uniones o superposiciones) permite grandes áreas de instalación diaria y acorta significativamente el ciclo de construcción del techo.

Aplicaciones

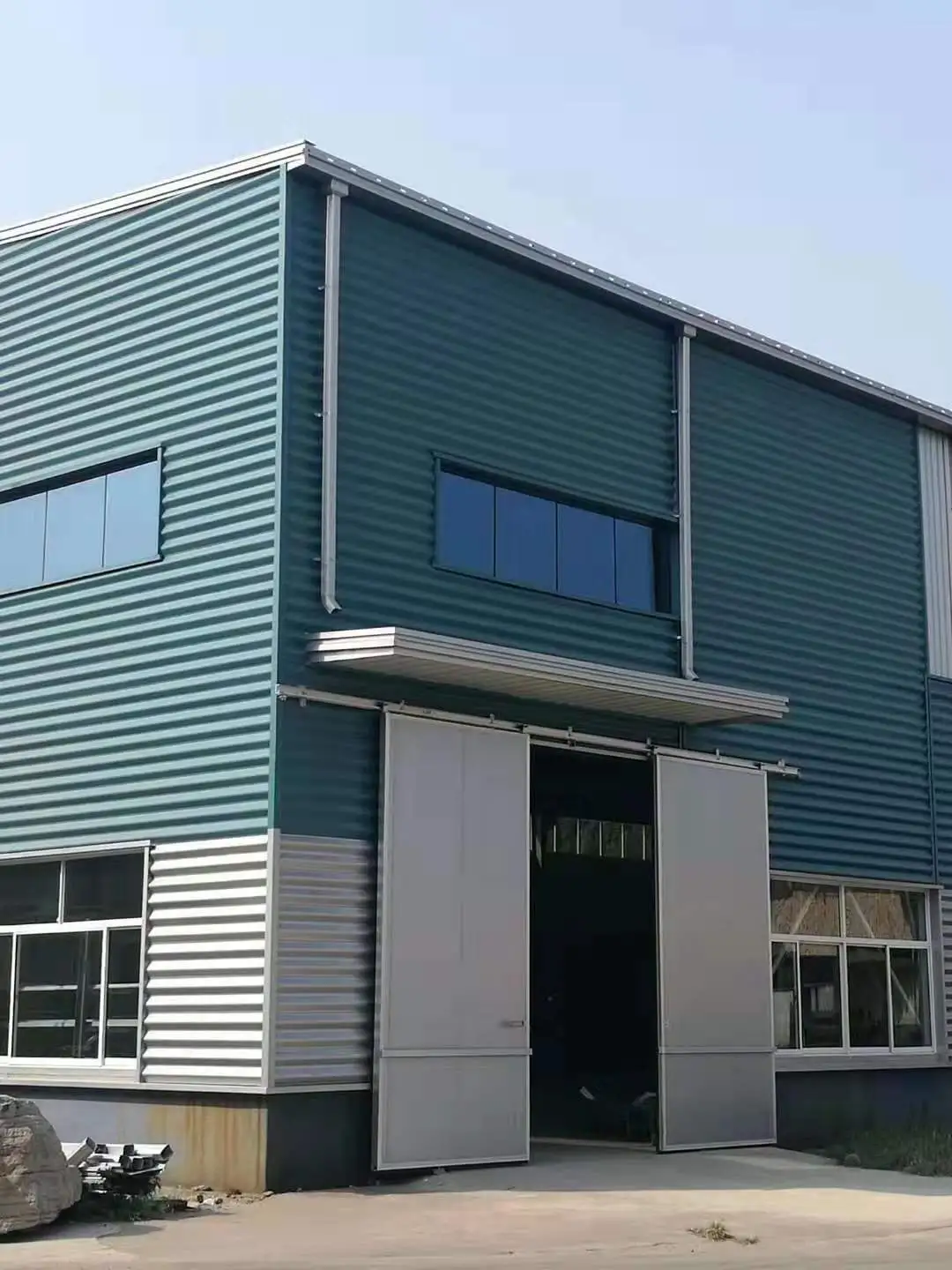

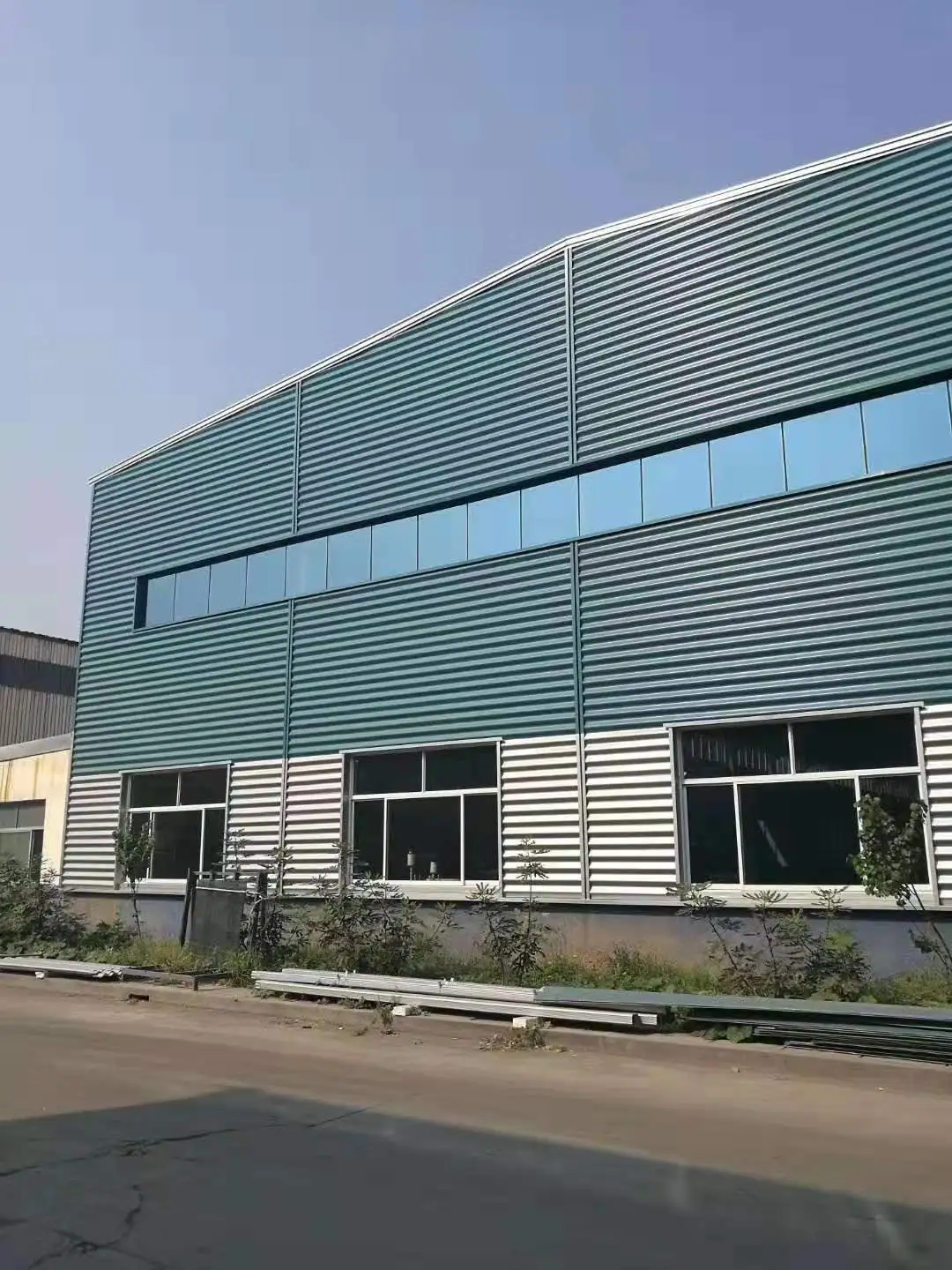

Sistemas de cubiertas metálicas para plantas industriales y naves logísticas (chapas onduladas galvanizadas o lacadas en colores).

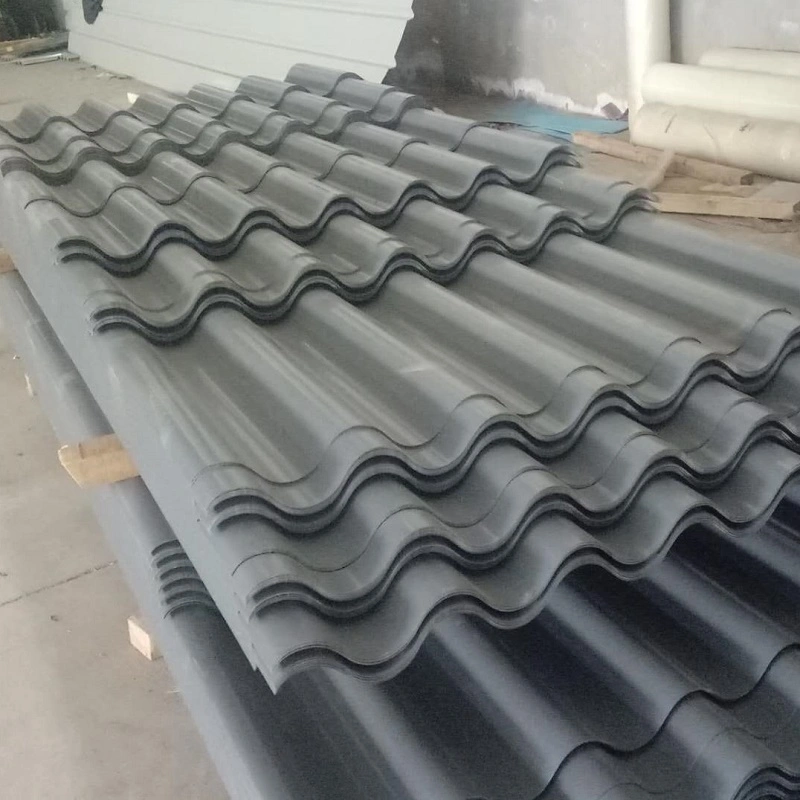

Cubiertas inclinadas para edificios residenciales en zonas de alta pluviosidad (tejas onduladas).

Cubiertas arqueadas para estadios de gran envergadura, salas de exposiciones y bases de producción cinematográfica y televisiva (chapas onduladas de aluminio, magnesio y manganeso).

Cubiertas resistentes a la intemperie para edificios en ambientes costeros o corrosivos (láminas corrugadas recubiertas de aleación de Al-Zn o aluminio-magnesio-manganeso).

¿Por qué elegir láminas para techos corrugados?

¿Está buscando materiales para techos eficientes y confiables para plantas industriales, almacenes o estructuras de gran envergadura? Las láminas onduladas para tejados ofrecen una alta relación resistencia-peso gracias a su diseño de sección transversal sinusoidal. Cumplen diversos requisitos de resistencia a la intemperie a través de opciones de materiales como acero galvanizado, revestimiento de aleación de Al-Zn, revestimiento de color y aleaciones de aluminio, magnesio y manganeso. Además, los sistemas de cubiertas onduladas con arcos metálicos permiten espacios interiores sin columnas con luces superiores a los 36 metros. Estos productos cumplen con la norma nacional GB/T 12755-2008 y han demostrado su eficacia en numerosos proyectos de ingeniería. Elija láminas para techos corrugadas: un perfil de sección transversal optimizado combinado con una selección flexible de materiales proporciona una solución para techos que equilibra una construcción liviana con una confiabilidad excepcional.
