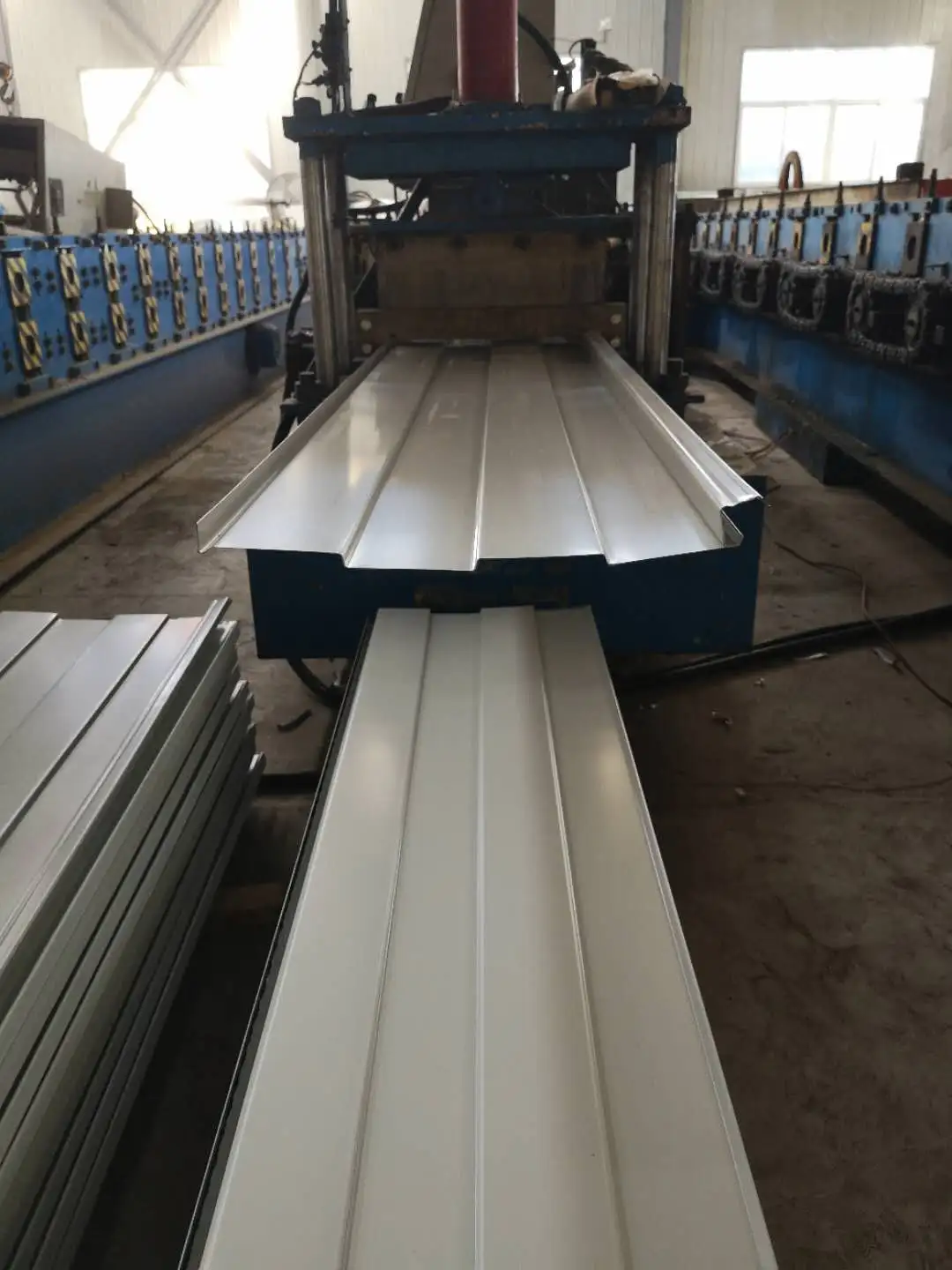

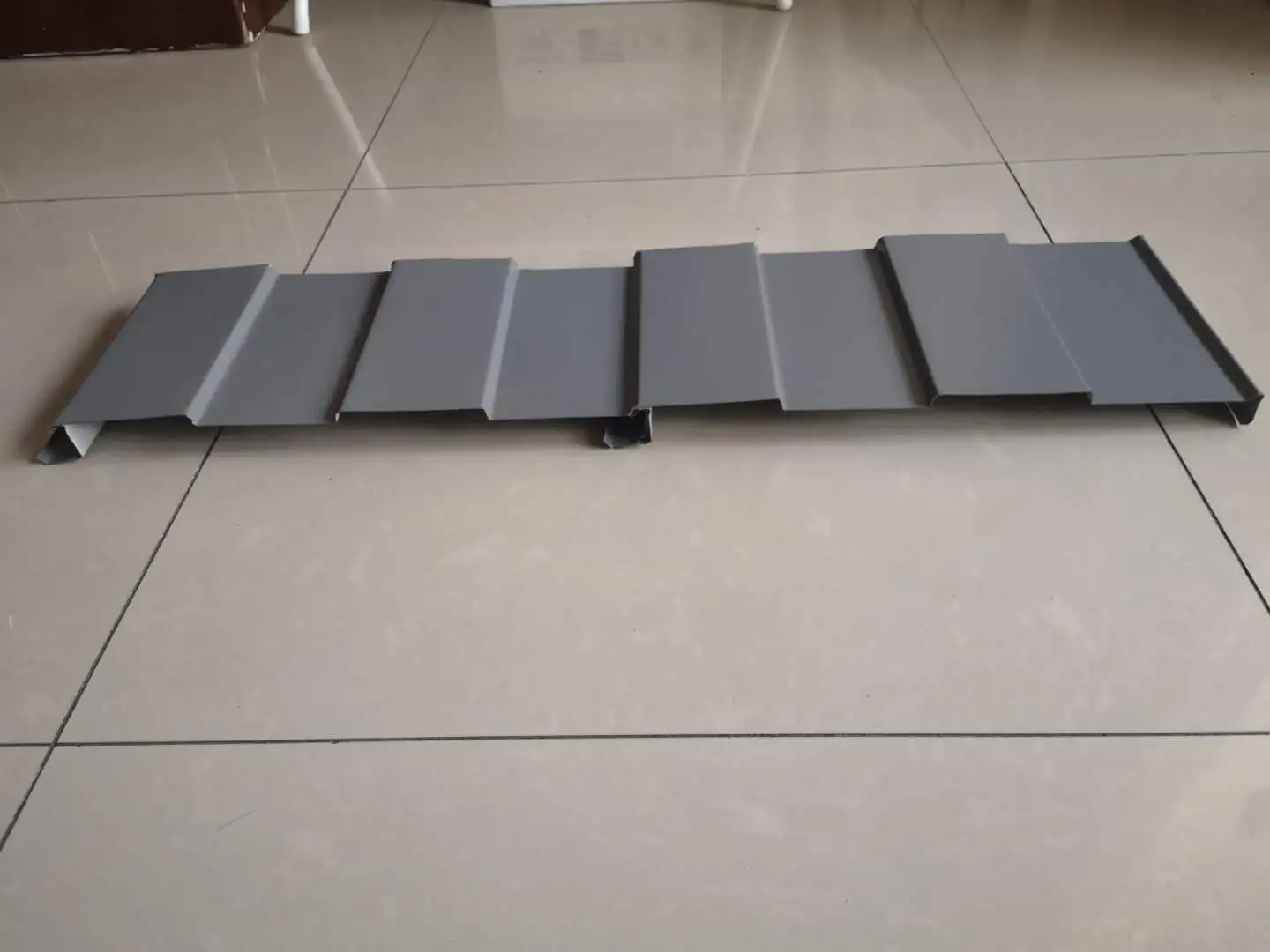

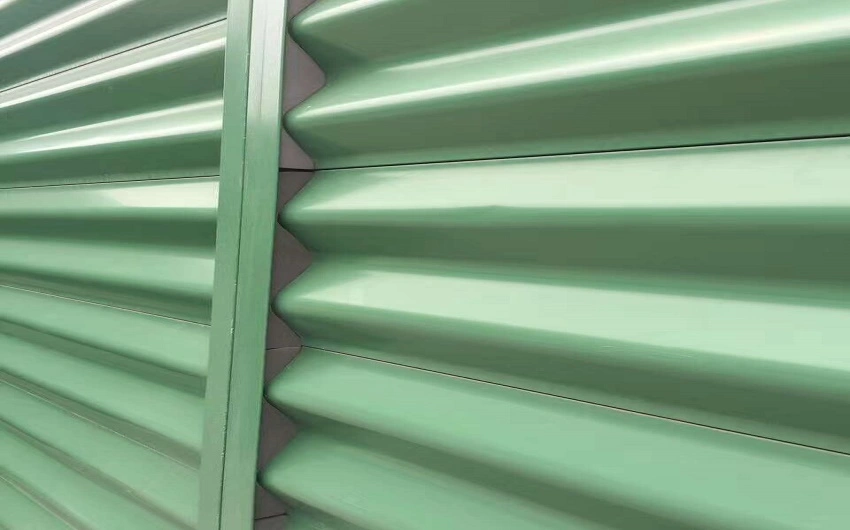

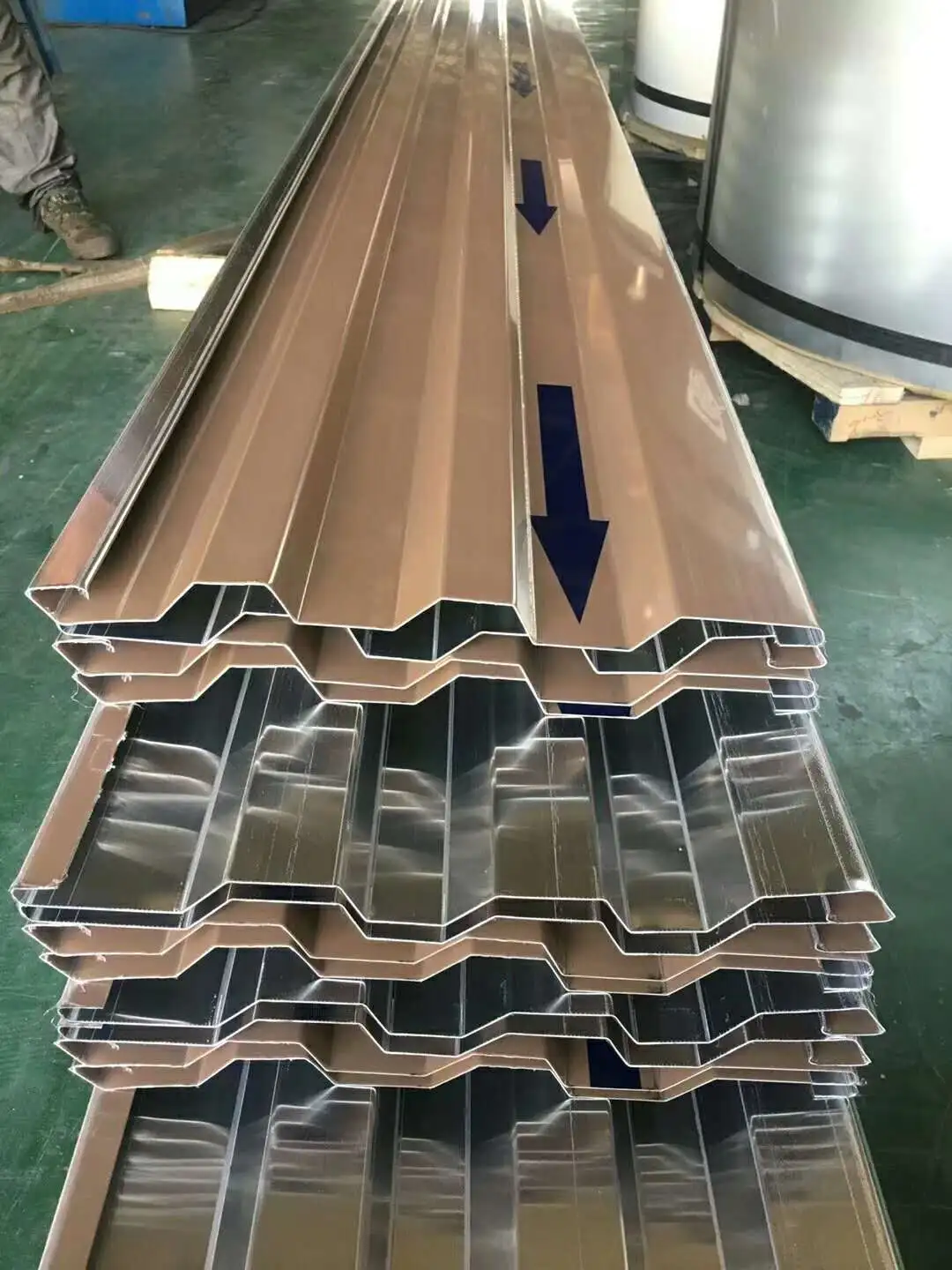

Los paneles de acero revestidos de color con sujetadores ocultos, también llamados paneles para techos con sujetadores ocultos o clips ocultos, son láminas perfiladas enrolladas a partir de acero revestido de color. Se fijan a las correas del techo con soportes de aleación de aluminio o galvanizados a juego en lugar de tornillos expuestos. La secuencia de conexión implica sujetar los soportes ocultos a las correas, acoplar la nervadura hembra del panel con la nervadura central del soporte y luego bloquear la costura con una máquina de coser para crear una unión ajustada entre paneles adyacentes. SENBO produce estos perfiles en líneas de perfilado dedicadas y verifica dimensiones clave como la altura de las nervaduras, el ancho efectivo y la profundidad de bloqueo durante la producción.
La principal diferencia con respecto a los tejados de acero revestidos de color estándar radica en el método de fijación. Los paneles convencionales se fijan con tornillos autorroscantes que atraviesan la superficie del panel y requieren sellador en cada orificio para tornillo. En cambio, los paneles con sujetadores ocultos se basan en soportes entrelazados, lo que significa que la superficie permanece libre de perforaciones. Este enfoque mejora la impermeabilización, reduce el riesgo de corrosión a largo plazo en los puntos de fijación y le da al techo una apariencia más limpia.

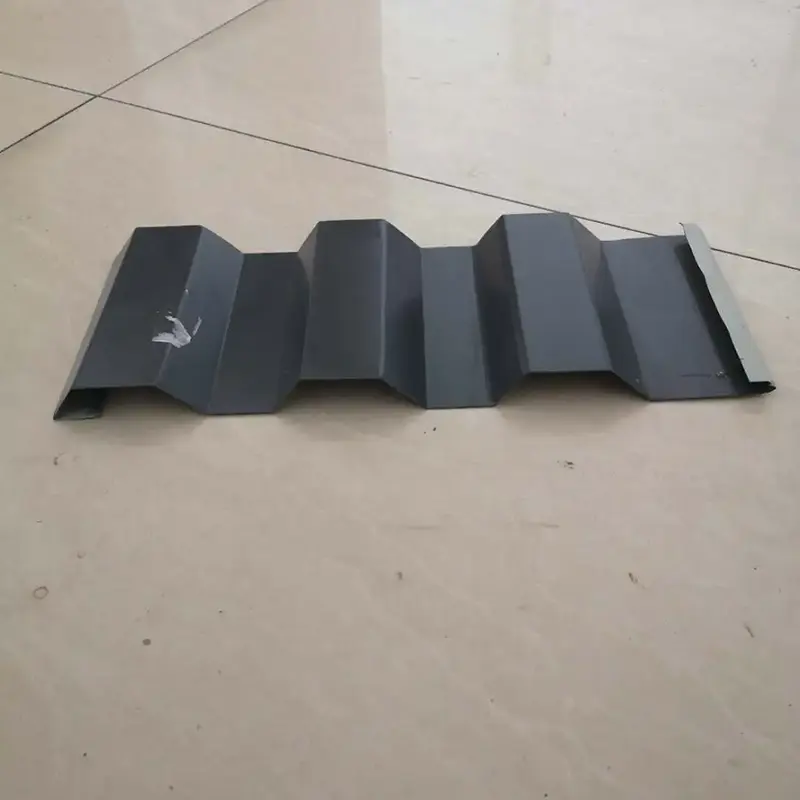

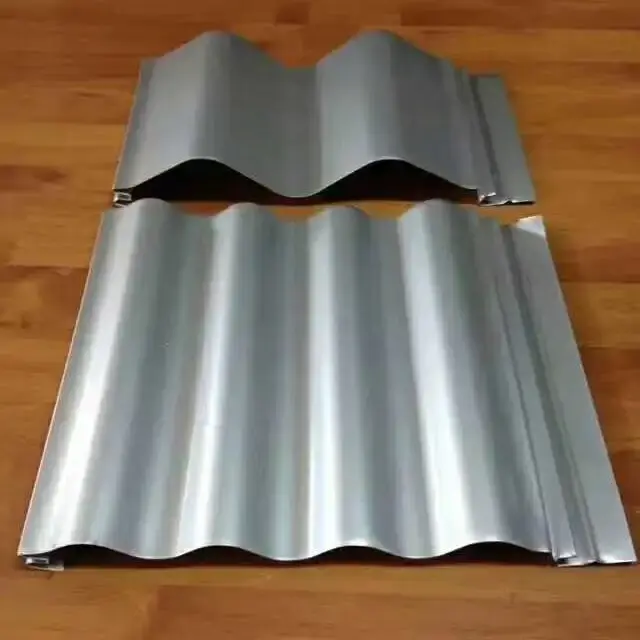

| Tipo de perfil | Altura de la costilla (mm) | Ancho efectivo (mm) | Ancho desplegado (mm) | Utilización de materiales | Aplicaciones típicas |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Fábricas de gran envergadura, aeropuertos y estadios |
| Modelo 820 | 50 | 820 | 1000 | 82% | Plantas industriales de pequeña y mediana envergadura |
| CC-750 (YX41-250-750) | 41 | 750 | No listado | No listado | Lugares de gran envergadura; basado en tecnología australiana |
| Indicador de desempeño | Parámetro/especificación | Observaciones |
|---|---|---|
| Grado del material base | Q235B, Q345, acero de alta resistencia (clase 550 MPa) | Depende del tipo de perfil |
| Espesor común | 0,3–1,0 mm | Estándar 0,5–0,6 mm |
| Perfiles típicos | YX51-380-760 (Jiaochi 760), YX50-410-820 | Ancho efectivo 760 mm o 820 mm |
| Método de conexión | Cierre de clip oculto o costura | Sin perforaciones de tornillos en la superficie del panel |
| Resistencia a la extracción | ≥200 kilogramos | Valor medido para el clip del panel |
| Longitud de un solo panel | Hasta 100 metros | Soporta expansión y contracción térmica. |
| Ámbito de aplicación | Plantas industriales de gran envergadura, edificios públicos | No apto para tejados curvos con radio R < 50 m |

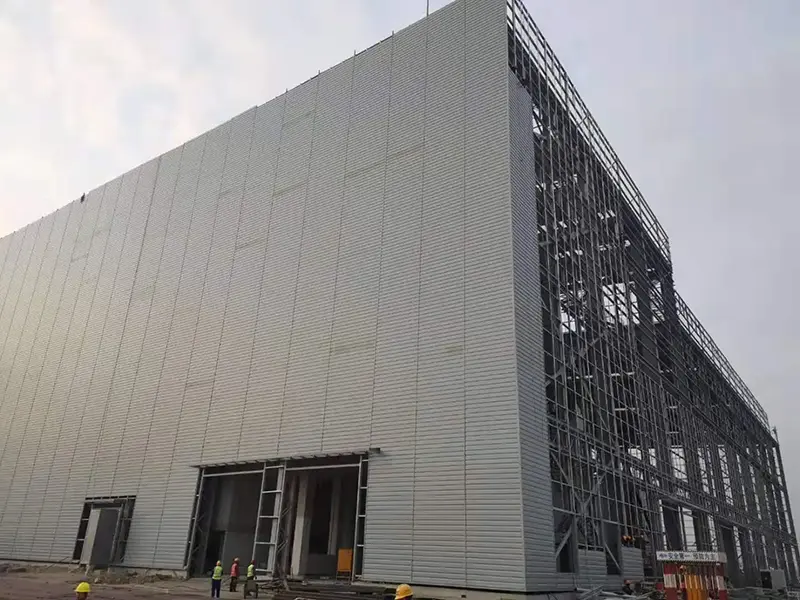

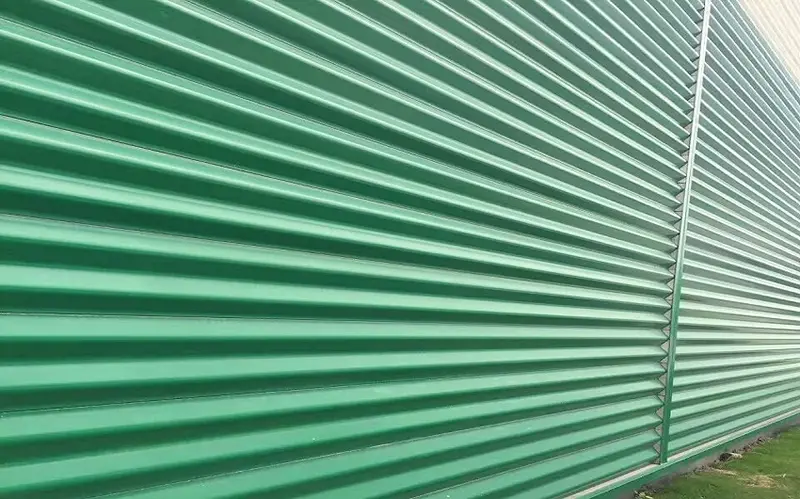

Debido a que la superficie del panel de acero revestido de color con sujetadores ocultos no tiene penetraciones de sujetadores, el sistema evita una ruta de fuga común que se encuentra en los techos con sujetadores expuestos. En los sistemas tradicionales, el sellador en los orificios de los tornillos puede envejecer y agrietarse con el tiempo, permitiendo la entrada de agua. El perfil Jiaochi 760, con una altura de nervaduras de 71 mm y una separación entre nervaduras de 380 mm, ayuda a que el agua de lluvia se desplace rápidamente desde los valles hasta los aleros. Cuando las costuras se cierran con una máquina de coser, el enclavamiento lateral proporciona una barrera continua contra la entrada de agua. La ausencia de orificios en la superficie también reduce el potencial de corrosión que comienza en los sujetadores.
Los soportes que sujetan los paneles a las correas están diseñados para resistir el levantamiento. Durante un proyecto fotovoltaico con techo de acero de color de 5 MW en el aeropuerto internacional de Shenzhen Bao'an, la presión del viento en el lugar alcanzó 0,75 kN/m². En las pruebas de extracción de los clips ocultos se obtuvo una fuerza de extracción de 200 kg, lo que cumplió con los requisitos de seguridad. El panel de clip oculto YX41-250-750 utiliza acero con un límite elástico de al menos 550 MPa y una profundidad de bloqueo superior a 5,2 mm. Cada nervadura entrelazada está anclada mediante un clip de fijación, lo que mejora la capacidad del techo para soportar cargas de viento y nieve.
Los clips de fijación permiten que los paneles del techo se deslicen a lo largo de la pendiente a medida que el metal se expande y contrae con los cambios de temperatura. Los paneles permanecen enganchados con los clips durante este movimiento, por lo que la conexión entre el techo y la estructura se mantiene estable. Esto permite longitudes continuas de paneles superiores a 100 metros sin necesidad de superposiciones transversales, lo que resulta útil para cubiertas de grandes luces.
El sistema utiliza paneles prefabricados de fábrica que se entrelazan en el sitio. Algunos perfiles de clip oculto, como el CC-750, no requieren una máquina cerradora especializada, lo que puede reducir la mano de obra y el tiempo de instalación. El material en bobina se puede cortar a medida en el lugar de trabajo, lo que permite paneles individuales de más de 100 metros y minimiza el número de traslapos finales. Este enfoque también reduce el riesgo de fugas en las juntas transversales.

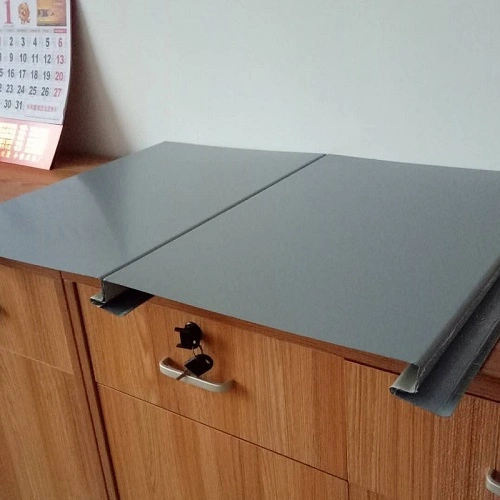

El enclavamiento lateral se forma mecánicamente con una máquina de coser. La junta resultante es lo suficientemente hermética como para resistir la entrada de agua en condiciones normales. La pendiente adecuada del techo y el diseño de drenaje también ayudan a alejar el agua de las uniones rápidamente.
La mayoría de los perfiles con fijación oculta están destinados a tejados rectos o de radio muy grande. El radio de curvatura mínimo depende del perfil del panel y del espesor del material. Para aplicaciones curvas, consulte con el fabricante antes de realizar el pedido.
Los sujetadores expuestos requieren sellador en cada orificio para tornillo. Con el tiempo, el sellador puede degradarse y crear vías de fuga. Los sujetadores ocultos eliminan este punto de mantenimiento y reducen el riesgo de entrada de agua y corrosión alrededor de los orificios de los tornillos.
Las pruebas de extracción de los clips se pueden realizar in situ o en un laboratorio. El valor medido debe compararse con la carga de elevación del viento de diseño para la ubicación del edificio. Los proveedores pueden proporcionar datos de prueba o ayudar con la verificación específica del proyecto.
Antes del envío, se verifica la geometría del perfil, la profundidad de bloqueo, el estado del revestimiento de la superficie y la precisión dimensional de los paneles. Deben estar disponibles los certificados de fábrica para el acero base, junto con informes sobre la resistencia a la extracción de los clips cuando sea necesario. Durante la instalación, las comprobaciones puntuales del encaje de las costuras y la alineación de los clips ayudan a garantizar una calidad constante.
