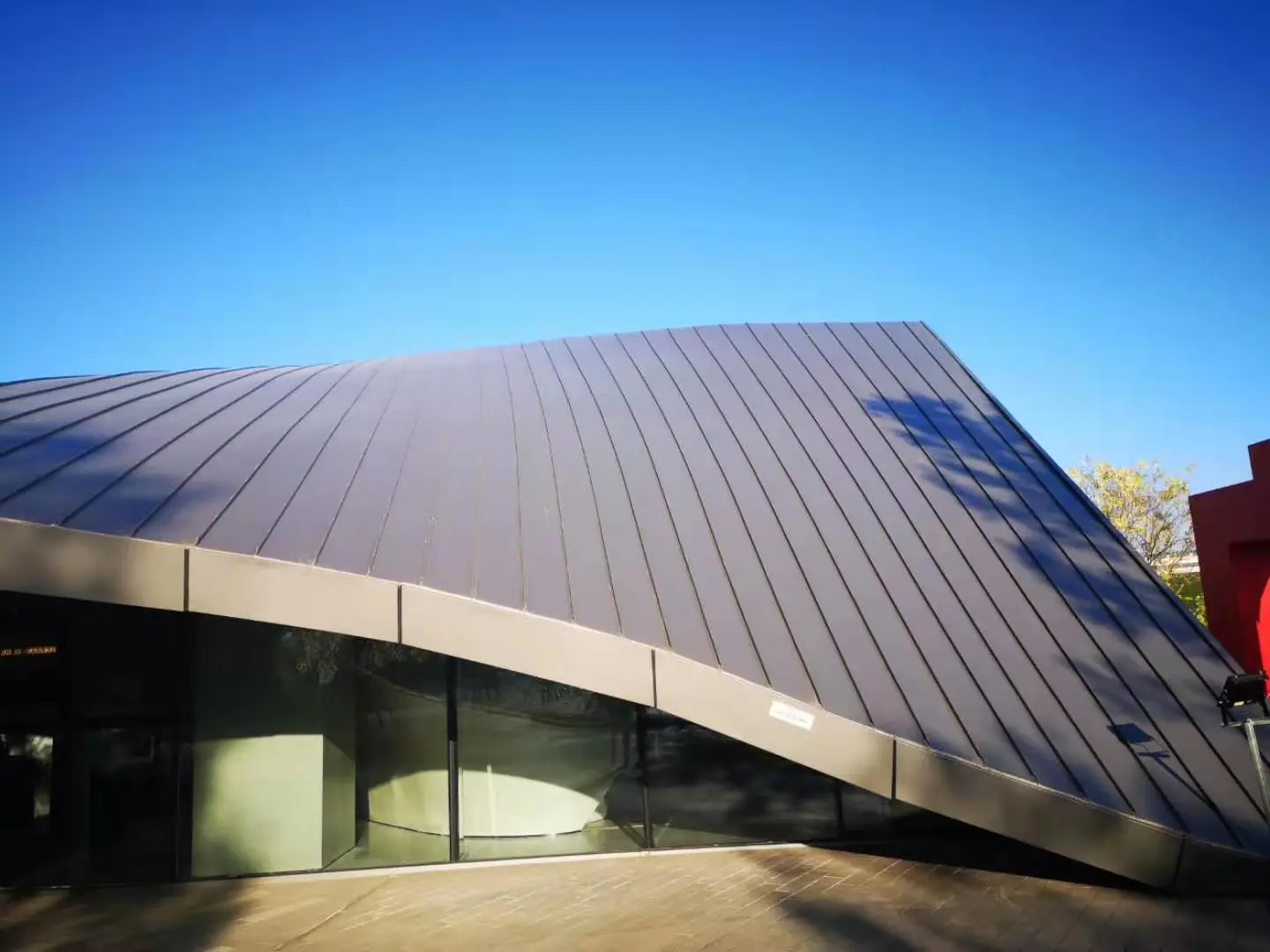

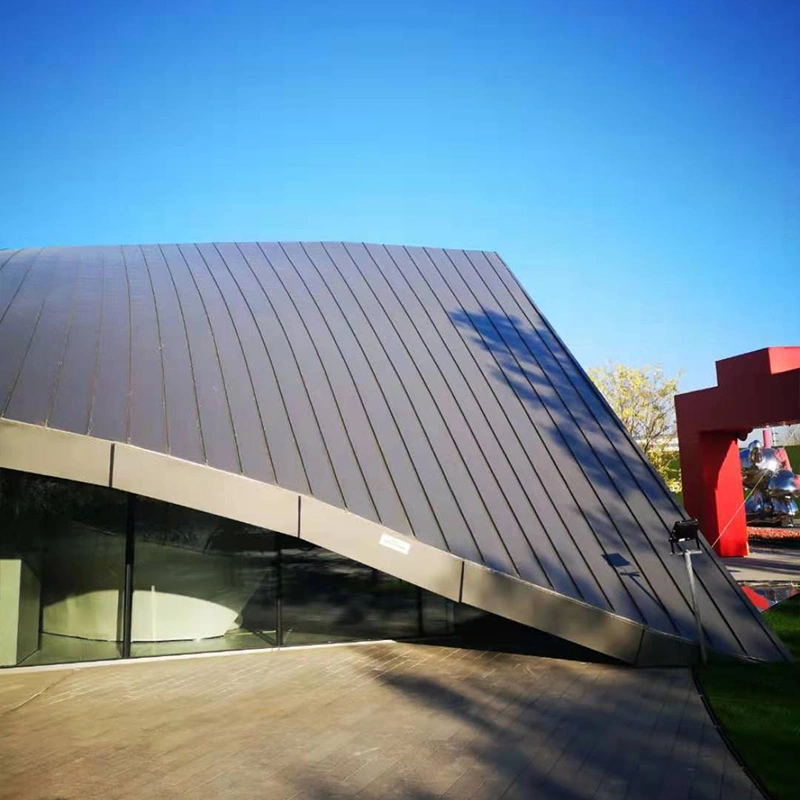

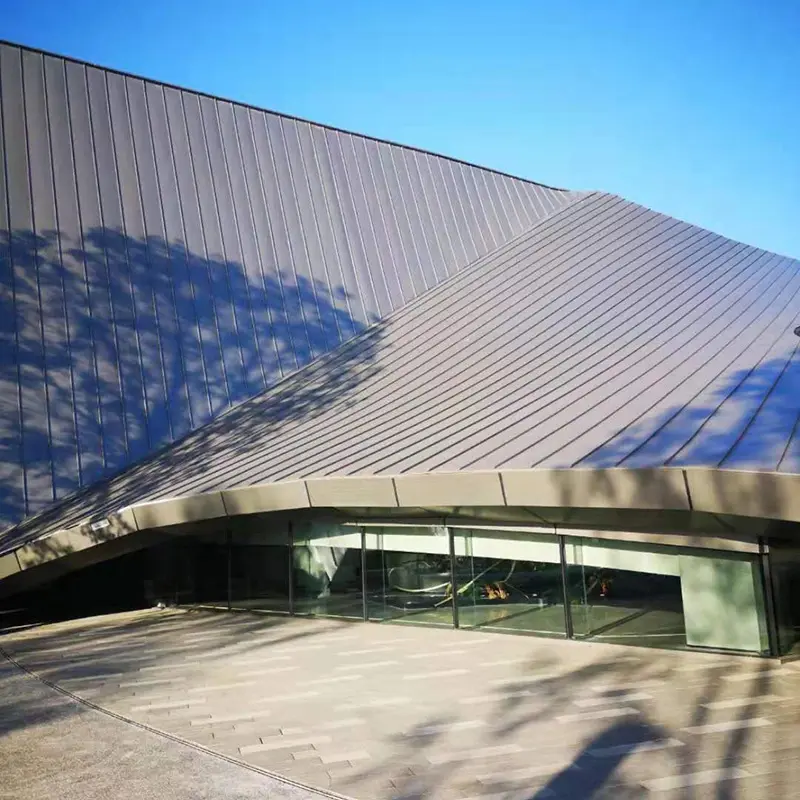

Los paneles decorativos para techos de metal forman la capa visual exterior de un sistema de techo de metal, instalados por separado de la capa impermeabilizante. La impermeabilización está a cargo del panel estructural del techo que se encuentra debajo, mientras que el panel decorativo expresa la forma arquitectónica y proporciona beneficios secundarios como sombra, mejora acústica y protección de la membrana impermeabilizante. SENBO suministra a estos paneles certificados de materiales y registros de inspección dimensional, y el equipo del proyecto brinda soporte técnico para el diseño del panel y la secuencia de instalación.
La selección del material del panel decorativo depende de la forma, el peso y la resistencia a la intemperie requeridos. Las siguientes opciones se utilizan comúnmente:
Para paneles arquitectónicos de aluminio, se recomienda un recubrimiento de fluorocarbono PVDF. El contenido de resina debe ser al menos del 70 % y el espesor del recubrimiento debe cumplir con YS/T 429.2. PVDF proporciona una fuerte resistencia a la luz ultravioleta y mantiene la estabilidad del color durante más de 20 años con una mínima decoloración o tiza.
La capa decorativa normalmente se instala encima de la impermeabilización para crear un techo metálico de doble capa. En el techo del vestíbulo de entrada del Centro Internacional de Exposiciones de Nueva China Fase II, el ensamblaje de abajo hacia arriba fue: una lámina perfilada de Al-Zn de 0,8 mm con juntas alzadas como capa impermeable, una membrana impermeable, aislamiento térmico, un sistema de marco decorativo y la superficie del panel decorativo. Esta separación mantiene la impermeabilización independiente de la capa estética.
| Artículo | Valor | Referencia o nota |
|---|---|---|
| Estándar rector | JGJ 255-2012 | Especificaciones técnicas para cubiertas con iluminación natural y cubiertas metálicas. |
| Referencia de diseño | 25CJ113-2 | Detalles arquitectónicos para paneles metálicos (II) |
| Resistencia a la tracción Al-Mg-Mn | 240–285 MPa | Grado AA3004 |
| Límite elástico de Al-Mg-Mn | ≥190MPa | Grado AA3004 |
| Grosor del panel | Aluminio macizo: 2,0–3,0 mm; chapa perfilada: 0,6–1,2 mm | Depende del tipo y diseño. |
| Núcleo de panal | Lado de la celda ≤9,53 mm; pared ≥0,07 mm | Aprox. hexagonal regular |
| Revestimiento | PVDF (recomendado) o poliéster | Contenido de resina PVDF ≥70% |
| Rango de temperatura de recubrimiento | -40°C a 150°C | Fluorocarbono PVDF |
| Resistencia a la corrosión | 4-6 veces acero galvanizado | Recubrimiento Al-Zn de alto rendimiento |
| Métodos de instalación | Costura alzada, gancho, montaje unificado | Depende del tipo de panel |
La ampliación de la Terminal 5 de un importante aeropuerto internacional utilizó 267.000 m² de techo metálico en la terminal principal, las explanadas y los puentes de embarque. Los paneles decorativos eran láminas de acero perfiladas de alta resistencia de 0,8 mm de espesor con un revestimiento de alto contenido de Al-Zn que proporcionaba de cuatro a seis veces la resistencia a la corrosión del acero galvanizado estándar. La superficie de PVDF se mantuvo estable entre -40°C y 150°C, ofreciendo protección UV a largo plazo. El proyecto recibió el Premio de Oro a la Ingeniería de Sistemas de Cerramientos Metálicos en los Premios de Ciencia y Tecnología de la Industria de Impermeabilización Arquitectónica 2024.
La fase II del Centro Internacional de Exposiciones de la Nueva China en Pekín cubre unos 280.000 m² de tejados metálicos. El techo de la sala de registro utilizó paneles de aluminio de 3 mm de espesor con revestimiento de PVDF como capa decorativa, sostenidos por una estructura de tubo cuadrado de aleación de aluminio. Debajo de la capa decorativa, el techo incluía una capa impermeable de perfil de acero Al-Zn de 0,8 mm con juntas alzadas, dos capas de aislamiento de lana de roca con un total de 140 mm con una densidad de 160 kg/m³, una membrana de TPO y una capa fonoabsorbente de perfil de acero perforado. Los paneles decorativos se instalaron de forma independiente a la impermeabilización, consiguiendo el efecto visual deseado sin comprometer la estanqueidad.
El Centro Internacional de Exposiciones Xuzhou Huaihai utilizó un sistema de paneles decorativos con elevaciones escalonadas y niveles que se cruzan. La cornisa superior utilizó chapa de aluminio de 3 mm de espesor y la cornisa inferior utilizó paneles compuestos de aluminio de 4 mm de espesor. El equipo del proyecto utilizó Rhino y Grasshopper para modelado paramétrico para analizar la curvatura y optimizar paneles con cuatro vértices no coplanares en formas planas. El techo decorativo se ensambló con una instalación modular y la envolvente completa del edificio pasó la validación de ingeniería en cuanto a durabilidad, impermeabilización, rendimiento térmico e integridad estructural.
La sede principal del sitio permanente del Foro Zhongguancun utilizó un sistema de paneles de nido de abeja de aluminio de doble curvatura irregular para 6.000 m² de área de techo. Se organizaron más de 1000 especificaciones de paneles únicas en configuraciones en capas. La estructura de soporte utilizó un marco radiante en forma de abanico con soportes ajustables multidireccionales que permitían una rotación en el plano de ±15° y un ajuste angular entre 75° y 105°. Se ensamblaron de dos a tres paneles alveolares en una sola unidad de estructura en la fábrica y luego se instalaron en el sitio como módulos completos. Este enfoque prefabricado redujo el cronograma de construcción en casi un tercio en comparación con los métodos tradicionales.
La capa impermeabilizante es una lámina o membrana metálica continua que impide la entrada de agua. El panel decorativo se sitúa encima y no necesita ser impermeable. Esta separación permite que la capa decorativa pueda perforarse, curvarse o panelarse sin afectar la resistencia a la intemperie del tejado.
Las láminas perfiladas de aleación de Al-Mg-Mn se pueden laminar para darles formas curvas y a menudo se utilizan para techos lisos de curvatura simple. Para superficies de doble curvatura o de forma libre, los paneles alveolares de aluminio son más adecuados porque se pueden fabricar en formas complejas y no planas manteniendo la planitud.
Siempre que sea posible, todos los paneles para la misma superficie deben provenir del mismo lote de bobinas. Si es inevitable utilizar varios lotes, la diferencia de color debe controlarse hasta un valor ΔE específico. Los recubrimientos de PVDF del mismo sistema de pintura tienden a tener un color y brillo constantes.
Sí, se pueden agregar paneles metálicos decorativos sobre un techo existente para cambiar la apariencia o mejorar el rendimiento térmico, siempre que la estructura existente pueda soportar el peso adicional. Se requiere una evaluación estructural antes de continuar.
Los proveedores deben proporcionar certificados de materiales para el sustrato de acero o aleación de aluminio, informes de espesor del recubrimiento y registros de inspección dimensional. Para geometrías complejas, los planos de fabricación y los cronogramas de paneles deben revisarse antes de la producción. Las verificaciones de recepción en sitio deben confirmar las dimensiones del panel, el acabado de la superficie y la ausencia de daños durante el transporte.
