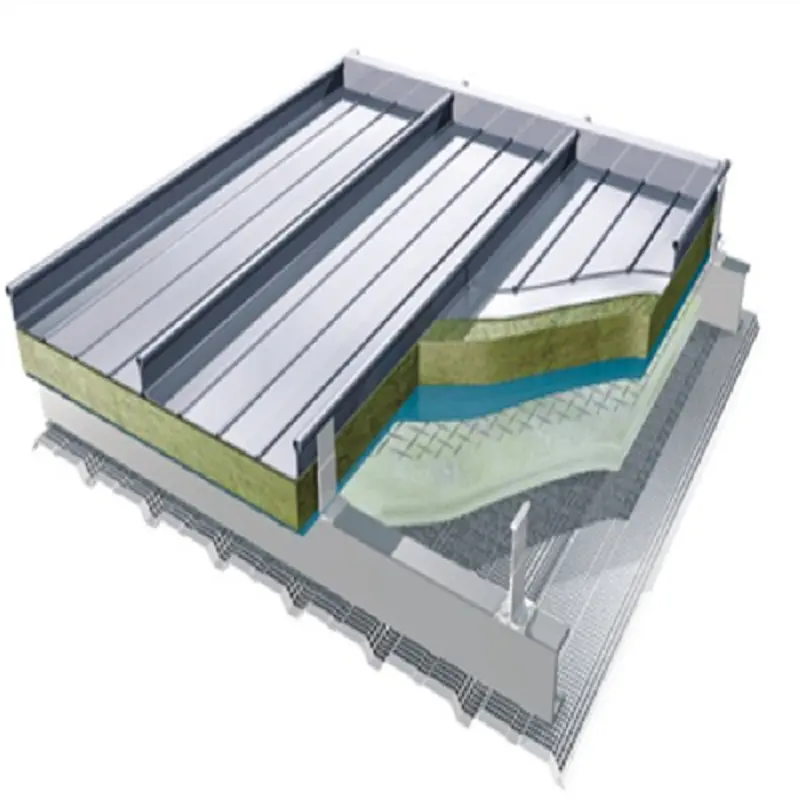

Materiales de construcción SENBOsuministra paneles para techos arqueados de Alu-Mg-Mn como parte de su gama de productos de sistemas de techos metálicos. Estos paneles se fabrican a partir de una aleación de aluminio, magnesio y manganeso de la serie AA3004 y se forman en perfiles curvos no estándar para cumplir con los requisitos arquitectónicos para geometrías de techo complejas.

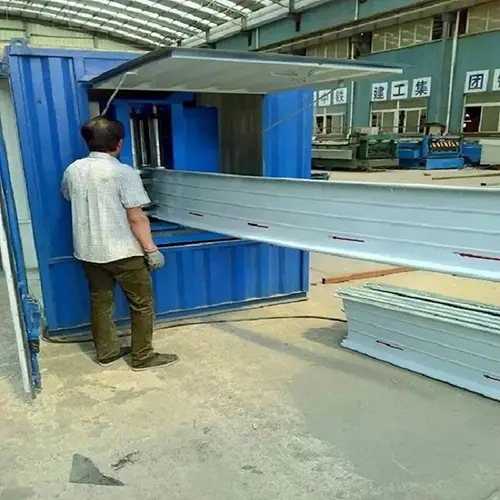

El panel para techos en forma de arco de Al-Mg-Mn es un panel perfilado especializado producido con equipos de perfilado de precisión y alta velocidad. La composición del sustrato incluye entre 1,0% y 1,5% de manganeso y entre 0,8% y 1,3% de magnesio, y el resto es aluminio. Como derivado de los paneles estándar de Al-Mg-Mn con junta alzada, el panel arqueado se somete a un proceso de conformado especializado para transformar láminas planas en formas curvas. Esto admite diseños arquitectónicos modernos, como formas de techo arqueadas, curvas y esféricas.

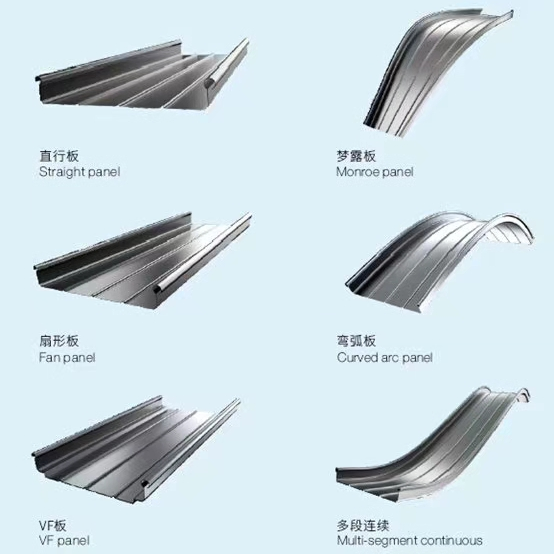

Los perfiles disponibles incluyen modelos como YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 y YX28-205-820. Los paneles cónicos y en forma de abanico también se pueden personalizar para cumplir con los requisitos específicos del proyecto.
Estos paneles se utilizan ampliamente en sistemas de techado no estándar de grandes edificios públicos, incluidas terminales de aeropuertos, estadios y centros de conferencias y exposiciones. La superficie del producto se trata mediante un proceso de recubrimiento previo al enrollado y está disponible con un recubrimiento de fluorocarbono PVDF, que combina estética arquitectónica con durabilidad.

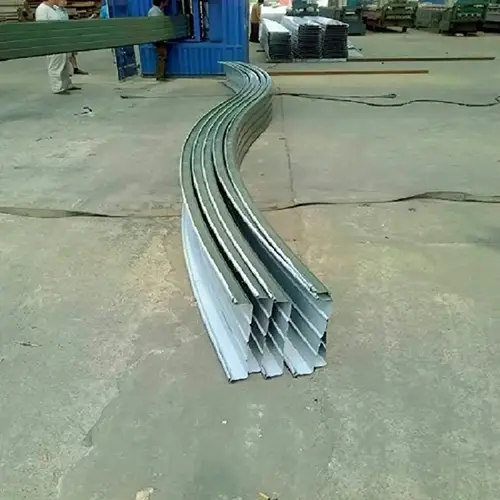

La aleación de aluminio, magnesio y manganeso ofrece un equilibrio entre resistencia y flexibilidad, lo que la hace adecuada para formar techos con formas complejas, como superficies curvas, esféricas y en forma de abanico en 3D. A través de tecnologías especializadas de producción de paneles curvos y en forma de abanico, estos paneles arqueados pueden cumplir diversos requisitos de diseño manteniendo al mismo tiempo un rendimiento hermético.

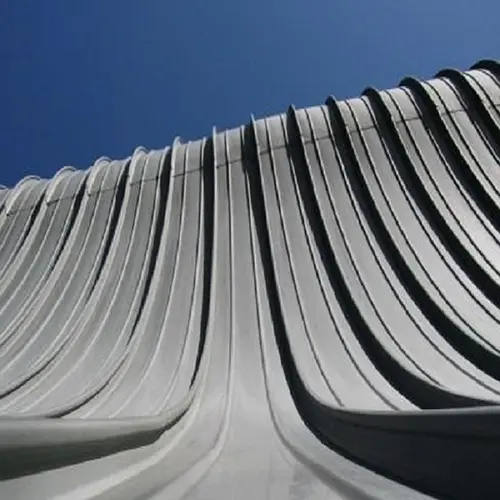

El producto es aplicable a diversas formas arquitectónicas, incluidos techos con curvatura positiva o negativa, techos arqueados, techos de pendiente simple y doble, estructuras de techo interconectadas, techos inclinados y techos curvos.
El proyecto de marquesina entre almacenes en Zhangzhou Grain Depot en Fujian utilizó un sistema de techo corrugado arqueado recubierto de aluminio, magnesio y manganeso. La estructura se extiende por 18 metros con una longitud de 108 metros, cubriendo una superficie total de casi 2.000 metros cuadrados.
El techo cuenta con paneles corrugados de aluminio-magnesio-manganeso modelo YT6118 con un espesor de 1,2 mm. La altura del arco es de 4,085 metros y la relación altura-luz es de 0,23. La instalación se completó en seis días. Los paneles se fabricaron uniendo tres unidades más pequeñas en una sola unidad básica, que luego se izó y se aseguró a componentes de acero integrados. Las unidades se conectaron mediante un método de costura estanca.
El aluminio tiene una densidad de aproximadamente 2,73 g/cm³, aproximadamente un tercio de la del acero. Los paneles de aluminio, magnesio y manganeso exhiben un límite elástico de al menos 190 MPa, una resistencia a la tracción de 240 a 285 MPa y un alargamiento de al menos el 3%. Al tiempo que mantienen la integridad estructural, estos paneles arqueados reducen la carga muerta del sistema de techo.
En el proyecto Zhangzhou Grain Depot, el diseño tuvo en cuenta una carga viva distribuida uniformemente de 0,3 kN/m² y una presión del viento de diseño de 0,40 kN/m² basada en un período de retorno de 10 años.
El sustrato de aleación de aluminio, magnesio y manganeso tiene propiedades inherentes de resistencia a la oxidación. La capa de óxido superficial formada naturalmente previene la oxidación y la corrosión, al tiempo que ofrece resistencia a ácidos y álcalis. Los paneles revestidos pueden formar una película protectora autorreparable en ambientes hostiles, lo que los hace adecuados para climas húmedos. La vida útil del diseño es de más de 50 años, con una garantía de recubrimiento de 15 a 20 años.
Los siguientes parámetros se basan en la producción estándar y los estándares relevantes. La personalización está disponible para cumplir con los requisitos específicos del proyecto.
| Indicador de desempeño | Parámetro/Especificación | Notas / Base estándar |
|---|---|---|
| Grado de sustrato | AA3004 (AlMg1Mn1) | Mn 1,0%–1,5%, Mg 0,8%–1,3%, resto Aluminio |
| Espesor común | 0,7 mm – 1,2 mm | |
| Perfiles comunes | YX65-300/330/400/430/500, YX28-205-820 | Paneles en forma de abanico, cónicos y curvos personalizables |
| Densidad | 2,73 g/cm³ | Aprox. 1/3 del acero |
| Resistencia a la tracción | 240 – 285 MPa | Templado AA3004 H36/H46 |
| Fuerza de producción | ≥190MPa | |
| Alargamiento | ≥3% | |
| Vida útil del diseño | >50 años | |
| Referencia estándar de materiales | Serie GB/T 3880 para láminas de aleación de aluminio | Verificar con certificado de producto específico |
1. Conformación flexible para diseños complejos.Los paneles se pueden procesar en formas irregulares, como paneles en forma de abanico, cónicos, curvos convexos y cóncavos y esféricos. Esto respalda los requisitos de diseño personalizados de la arquitectura moderna para superficies curvas y techos arqueados.
2. Ligero con alta resistencia a la tracción.Con una densidad de aproximadamente un tercio de la del acero y una resistencia a la tracción superior a 240 MPa, los paneles cumplen con los requisitos para cubiertas de grandes luces, incluidas luces superiores a 18 metros.
3. Resistencia a la corrosión y larga vida útil.La aleación forma naturalmente una capa protectora de óxido. El sistema está diseñado para una vida útil de más de 50 años, con una garantía de recubrimiento de 15 a 20 años.

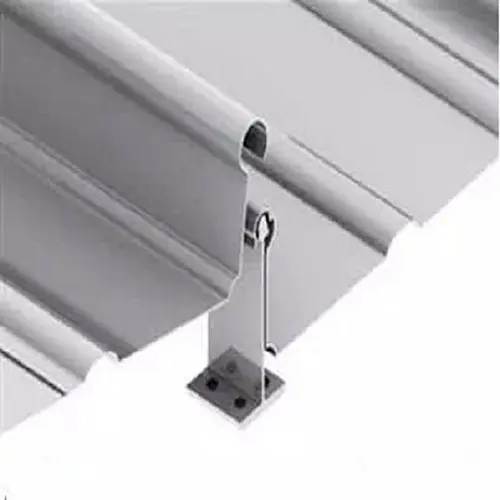

4. Impermeabilización confiable mediante enclavamiento modular.El proceso de conexión de costura modular entrelazada garantiza juntas de paneles herméticas y un rendimiento confiable de drenaje e impermeabilización.
5. Material reciclable.El material de aleación de aluminio es totalmente reciclable, lo que respalda los objetivos de construcción ecológica.
Para cubiertas curvas o esféricas:Trabaje con el fabricante al principio de la fase de diseño para confirmar el radio de curvatura alcanzable para el perfil y el espesor seleccionados. Los paneles cónicos y en forma de abanico requieren dibujos de taller precisos.
Para aplicaciones de luces largas:Verifique la capacidad de luz del panel frente a las cargas requeridas. El proyecto Zhangzhou Grain Depot utilizó paneles de 1,2 mm de espesor en un tramo de 18 metros, pero cada proyecto debe calcularse en función de las cargas locales de viento y nieve.
Para ambientes costeros o de alta humedad:Seleccione un revestimiento de fluorocarbono PVDF para mejorar la resistencia a la intemperie. Confirme que el grado del sustrato y el sistema de recubrimiento sean compatibles con las condiciones de exposición esperadas.
Durante la instalación:Los paneles generalmente se prefabrican en unidades en la fábrica y se colocan en su posición. Utilice el método de costura especificado para garantizar juntas herméticas. Siga las pautas del fabricante para manipulación, elevación y fijación para evitar daños a la superficie.
1.Sistemas de techado curvos, esféricos y de formas irregulares para grandes edificios públicos como estadios y centros de exposiciones.
2.Sistemas de tejados y fachadas de formas complejas para terminales de aeropuertos y estaciones de trenes de alta velocidad.
3.Estructuras de techos arqueados de luces largas, como instalaciones de almacenamiento e invernaderos agrícolas.
4.Sistemas de techado para edificios emblemáticos con requisitos de diseño arquitectónico únicos.

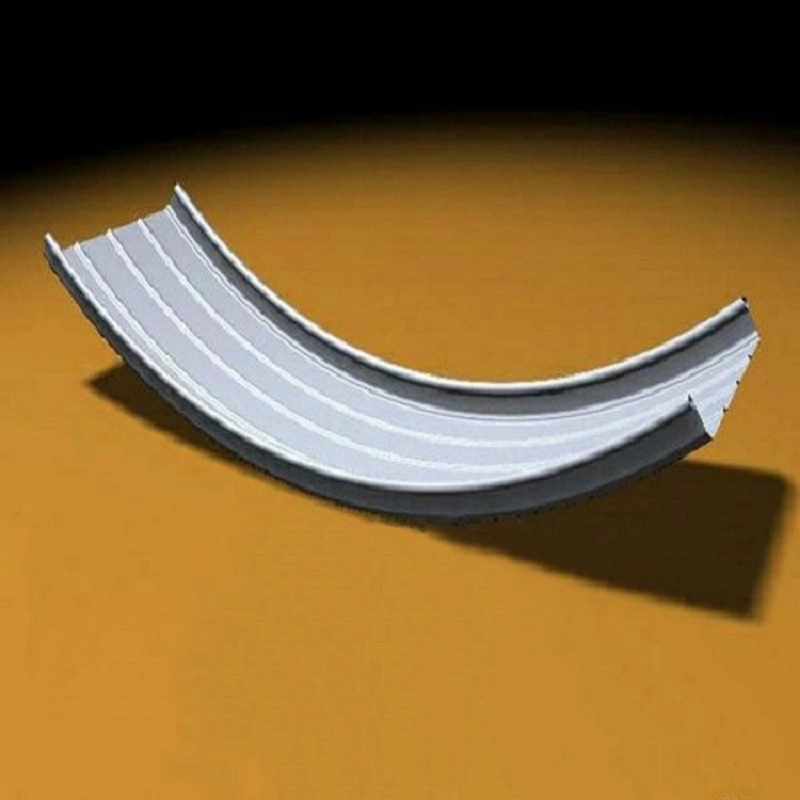

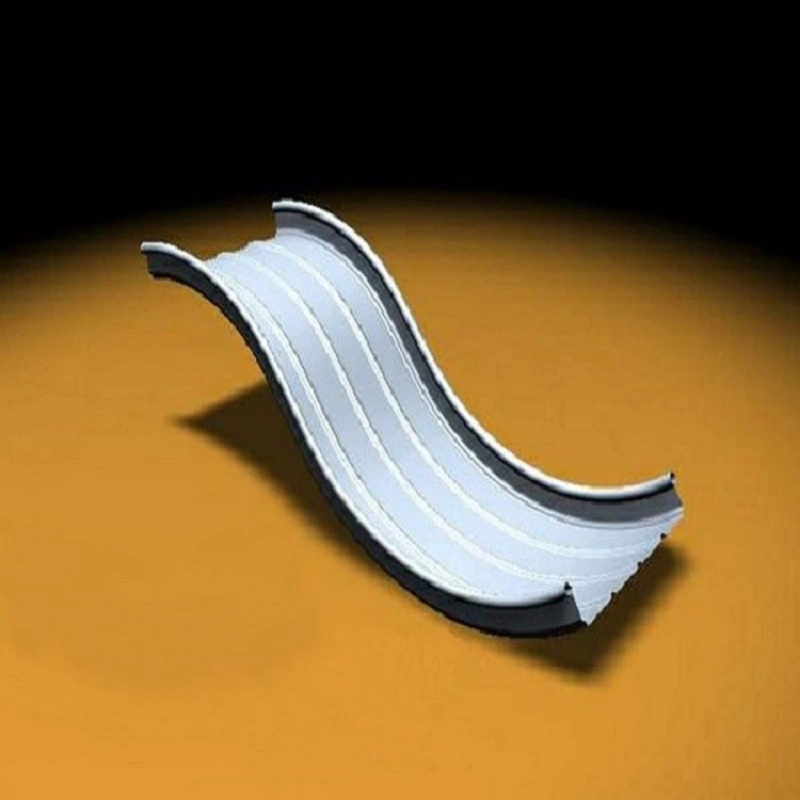

Los paneles con junta alzada estándar suelen ser rectos y se instalan en techos planos o ligeramente inclinados. Los paneles arqueados se someten a una formación adicional para crear perfiles curvos que siguen geometrías de techo convexas, cóncavas o esféricas. Ambos sistemas utilizan una tecnología de costura entrelazada similar, pero los paneles arqueados están diseñados específicamente para formas de techos no estándar.
El radio de curvatura mínimo depende del perfil del panel, el espesor del material y el temperamento de la aleación. Esto deberá confirmarse con el fabricante durante la fase de diseño. Proporcionar pronto los dibujos de la geometría del techo puede ayudar a determinar si el panel seleccionado puede lograr la curvatura requerida sin comprometer el rendimiento estructural.
Sí. La aleación de aluminio, magnesio y manganeso tiene una resistencia natural a la corrosión y el recubrimiento de fluorocarbono de PVDF mejora aún más la resistencia a la intemperie. Esto hace que los paneles sean adecuados para entornos costeros y de alta humedad. La vida útil de diseño es de más de 50 años en condiciones normales.

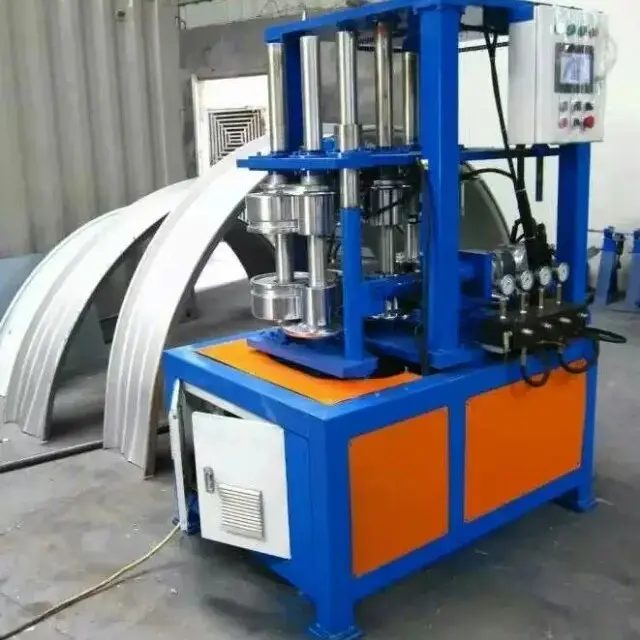

Los paneles cónicos y en forma de abanico se producen utilizando equipos de conformado especializados y herramientas personalizadas. Por lo general, se fabrican basándose en dibujos de taller derivados de la geometría del techo. Cada panel se forma individualmente para que coincida con su posición específica en la superficie curva, lo que garantiza un ajuste adecuado y costuras herméticas.
Proporcione los dibujos de la geometría del techo (incluido el radio de curvatura), el perfil del panel, el espesor, el tipo de revestimiento, la cantidad y la ubicación del proyecto. Si se requieren paneles en forma de abanico o cónicos, incluya los dibujos de diseño detallados. Esto ayuda a nuestro equipo a preparar una cotización y un plan de producción precisos.
Tianjin SENBO Building Materials Technology Co., Ltd. es un fabricante de paneles para techos arqueados de Al-Mg-Mn, paneles para techos con junta alzada, bajantes de acero con revestimiento de color y otros productos de envoltura metálica. Nuestra base de producción está ubicada en la Zona de Desarrollo Económico de Jinghai, Tianjin, China, y está equipada con líneas de producción automatizadas y un proceso de inspección de calidad de cuatro etapas. Para obtener más información sobre nuestra fábrica, certificaciones, capacidades de prueba y referencias de proyectos, visite nuestroSobre nosotrospágina opóngase en contacto con nuestro equipo de ingeniería.
