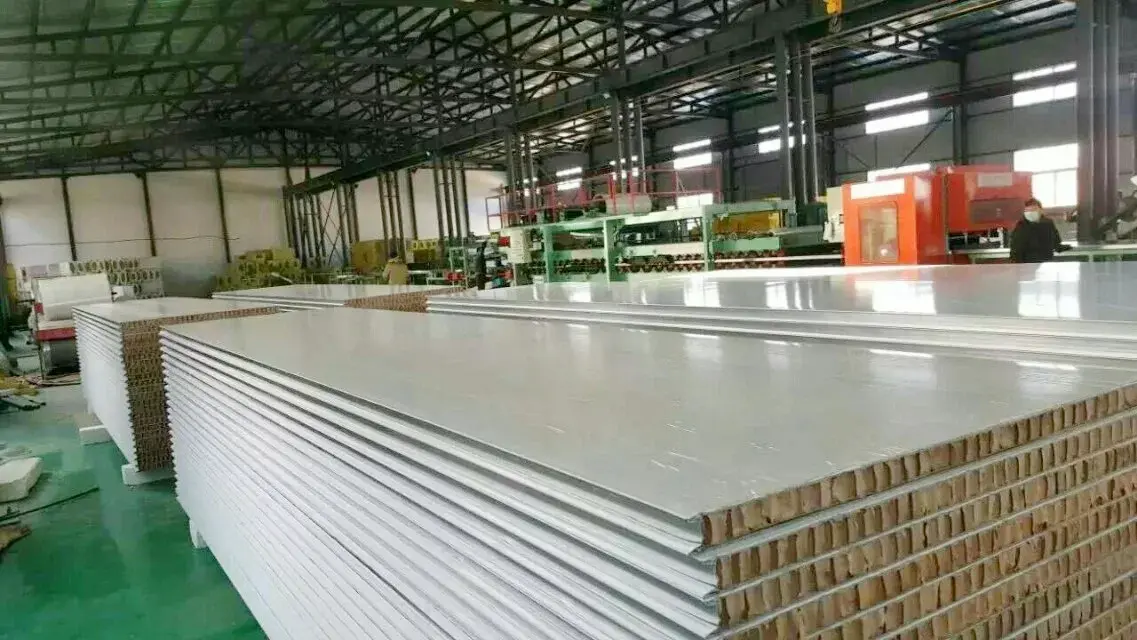

Los paneles de papel para salas blancas en forma de panal son paneles compuestos livianos diseñados para recintos en ambientes controlados.Materiales de construcción SENBOsuministra estos paneles para proyectos de salas blancas que priorizan la reducción de la carga estructural y el desempeño ambiental.
El panel utiliza una estructura sándwich compuesta. Los revestimientos están hechos de acero revestido de color, acero galvanizado o acero inoxidable con un espesor de 0,3 a 1,0 mm, personalizables según los requisitos del proyecto. El núcleo es de papel alveolar ignífugo y los bordes se sellan con perfiles estirados en frío antes de unir el conjunto al panel final.

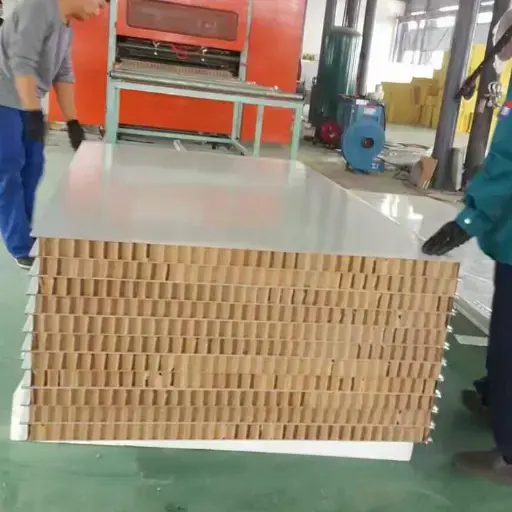

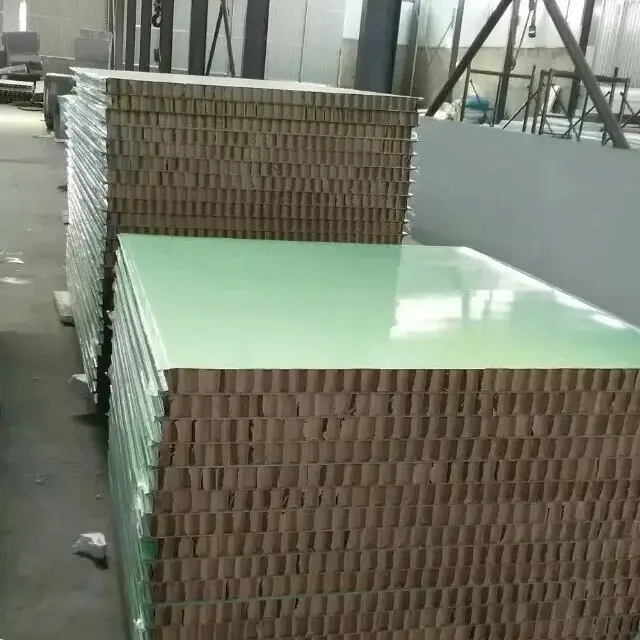

El núcleo alveolar está hecho de pulpa de madera natural, procesada en forma corrugada y unida con adhesivo resistente al agua para formar una estructura hexagonal. Este diseño proporciona soporte estructural y al mismo tiempo mantiene el panel liviano. La densidad del núcleo oscila entre 20 y 42 kg/m³ y la resistencia a la compresión oscila entre 1,5 y 5,0 MPa.
Los espesores de panel estándar son 50 mm, 75 mm y 100 mm, con personalización disponible desde 35 mm hasta 250 mm. Los anchos estándar incluyen 950 mm, 980 mm, 1150 mm y 1180 mm. La longitud del panel de pared puede alcanzar los 9.000 mm, mientras que la longitud del panel del techo está limitada a 4.000 mm.
Están disponibles varios métodos de conexión para adaptarse a diferentes escenarios de instalación: machihembrado, perfil central de aluminio, unión macho-hembra y configuraciones "tres-hembra-un-macho".
El rendimiento ignífugo ha sido probado por el Centro Nacional de Supervisión de Calidad y Pruebas de Materiales de Construcción Resistentes al Fuego de acuerdo con GB 8624-1997, logrando una clasificación Clase B1 (retardante de llama). El índice de oxígeno es al menos del 44,2%, lo que supera el requisito estándar de Clase B1.
A diferencia de los núcleos de poliestireno que se derriten y gotean cuando se exponen al fuego, el núcleo de papel alveolar se carboniza sin quemarse y no produce sustancias tóxicas. Un panel de 100 mm de espesor ofrece una resistencia al fuego de al menos 60 minutos.
La estructura alveolar porosa proporciona un aislamiento térmico eficaz. Con una conductividad térmica medida de no más de 0,048 W/(m·K), el panel reduce la transferencia de calor entre los espacios interiores y exteriores. Este rendimiento es comparable al de los paneles de lana de roca para salas blancas del mismo espesor, aunque el panel pesa sólo entre un 60% y un 70% más.
La estructura de panal hexagonal ofrece buena resistencia a la compresión y propiedades de tracción. La resistencia a la compresión medida oscila entre 1,5 y 5,0 MPa, superando a los núcleos de espuma plástica de densidad similar. El marco del borde estirado en frío mejora aún más la rigidez general y la capacidad de carga a la flexión. Estas propiedades admiten aplicaciones como falsos techos en plantas de electrónica y tabiques en talleres farmacéuticos.
Con una densidad central de 20 a 42 kg/m³, los paneles alveolares de papel pesan aproximadamente entre un 60 y un 70 % menos que los paneles de lana de roca del mismo espesor. Esto es particularmente útil para sistemas de techo suspendido y paredes divisorias en instalaciones de salas blancas de gran altura, ya que reduce la carga sobre la estructura principal y puede reducir los costos de cimentación.
El núcleo está hecho de pulpa de madera natural y el proceso de fabricación es energéticamente eficiente. Los paneles no contienen componentes tóxicos y no liberan emisiones nocivas durante su uso. Al final de su vida útil, los paneles son totalmente reciclables.
Los paneles de papel para salas blancas de nido de abeja se han utilizado en varios entornos de salas blancas:
Quirófanos hospitalarios:Los sistemas de paredes y techos brindan un ambiente limpio, con una superficie densa y lisa y juntas herméticas que ayudan a prevenir el crecimiento bacteriano.
Electrónica y fabricación de chips:Los paneles livianos se utilizan para techos y tabiques, donde el peso reducido simplifica la instalación aérea.
Talleres de GMP farmacéuticos:Los paneles cumplen con los requisitos de limpieza y aislamiento, y la clasificación contra incendios Clase B1 respalda la seguridad de la producción.
Plantas procesadoras de alimentos:Las paredes y tabiques son fáciles de limpiar, resistentes a la humedad y libres de contaminación.
Los siguientes parámetros se basan en la producción estándar y las pruebas relevantes. La personalización está disponible.
| Indicador de desempeño | Parámetro/Especificación | Notas / Base estándar |
|---|---|---|
| Material de revestimiento | Acero pintado de color / Acero galvanizado / Acero inoxidable | Grosor 0,3–1,0 mm, personalizable |
| Material del núcleo | Panal de papel ignífugo | Estructura de panal hexagonal |
| Densidad del núcleo | 20-42 kg/m³ | |
| Fuerza compresiva | 1,5–5,0 MPa | |
| Conductividad térmica | ≤0,048 W/(m·K) | |
| Rendimiento de combustión | Clase B1 (Retardante de llama) | Probado según GB 8624-1997; Índice de oxígeno ≥44,2% |
| Clasificación de resistencia al fuego | ≥60 min (100 mm de espesor) | |
| Grosor del panel | 50 / 75 / 100 mm (personalizable: 35–250 mm) | |
| Ancho del panel | 950 / 980 / 1150 / 1180 milímetros | |
| Longitud del panel de pared | ≤9.000 milímetros | |
| Método de conexión | Machihembrado / Perfil central de aluminio / Unión macho-hembra |
1. Seguridad contra incendios Clase B1 sin humos tóxicos.El núcleo alcanza una clasificación de Clase B1 y se carboniza en lugar de quemarse. El índice de oxígeno de al menos el 44,2% ofrece un claro margen de seguridad en comparación con los materiales de núcleo de poliestireno.
2. Ligero con resistencia adecuada.La densidad del núcleo es de sólo 20-42 kg/m³, aproximadamente entre un 60% y un 70% más ligero que los paneles de lana de roca. La resistencia a la compresión de 1,5 a 5,0 MPa admite aplicaciones de tabiques y techos para salas blancas.
3. Aislamiento Térmico y Acústico.Una conductividad térmica de 0,048 W/(m·K) o menos proporciona un rendimiento de aislamiento, mientras que la estructura alveolar también contribuye a la reducción del sonido.
4. Materiales Renovables y Reciclables.El núcleo de pulpa de madera es renovable y los paneles son totalmente reciclables al final de su vida útil. No se liberan emisiones nocivas durante el uso.
5. Instalación eficiente con diseño modular.Los paneles prefabricados en fábrica cuentan con conexiones rápidas y longitudes de hasta 9 metros, lo que reduce el número de uniones en obra.
Para aplicaciones de techo:Confirme la longitud máxima del panel (4000 mm para paneles de techo) y el espacio de la rejilla de soporte antes de la instalación. La naturaleza liviana simplifica el levantamiento, pero aún se requiere un soporte adecuado para evitar la deflexión.
Para tabiques de pared:Seleccione el método de conexión apropiado según el diseño. Los perfiles centrales de aluminio proporcionan un acabado limpio, mientras que las uniones machihembradas ofrecen un montaje más rápido.
Para áreas de alta humedad:Aunque el núcleo está tratado con adhesivo resistente al agua, se debe evitar la exposición prolongada al agua estancada. Selle todas las juntas y bordes adecuadamente durante la instalación.
Durante el transporte y almacenamiento:Guarde los paneles planos en un área seca y proteja las caras de rayones. La película protectora de PVC debe permanecer colocada hasta la limpieza final.
1.Quirófanos de hospitales, salas de UCI y salas de suministros estériles.
2.Fábricas de chips electrónicos y salas blancas de semiconductores.
3.Talleres GMP farmacéuticos y laboratorios biológicos.
4.Talleres de procesamiento de alimentos y cocinas centrales.
5.Almacenes e instalaciones frigoríficas que requieran aislamiento térmico.
El panal de papel es significativamente más ligero (20-42 kg/m³ frente a 100-120 kg/m³) y ofrece un aislamiento térmico comparable. La lana de roca es incombustible de Clase A, mientras que el papel alveolar es retardante de llama de Clase B1. La elección depende a menudo de los requisitos de resistencia al fuego y de las consideraciones de carga estructural.
El núcleo está adherido con un adhesivo resistente al agua, que proporciona cierta protección contra la humedad. Sin embargo, los paneles están diseñados para uso en salas blancas interiores. Se debe evitar la exposición prolongada al agua estancada o condiciones continuas de alta humedad, y todas las juntas deben sellarse adecuadamente.
Estos paneles están diseñados principalmente para aplicaciones interiores. Para uso en exteriores, el material de revestimiento y el núcleo tendrían que seleccionarse y probarse específicamente para determinar su resistencia a la intemperie en exteriores. Se recomienda consultar al fabricante para aplicaciones exteriores.
Los paneles del techo están sostenidos por un sistema de rejilla, con la longitud del panel limitada a 4000 mm para controlar la deflexión. La distancia específica entre soportes depende del espesor del panel y de la carga esperada. Se deben seguir las recomendaciones del fabricante para el espaciado de la red y los detalles de conexión.
Los informes de pruebas del Centro Nacional de Supervisión de Calidad y Pruebas de Materiales de Construcción Resistentes al Fuego están disponibles previa solicitud. Los informes documentan la clasificación de Clase B1 según GB 8624-1997 y el índice de oxígeno de al menos 44,2%.
