Accesorios de aluminio para salas blancas

Los accesorios de aluminio para salas blancas, también conocidos como perfiles de aluminio para salas blancas, son componentes especializados diseñados para sistemas de cerramientos en entornos controlados.Materiales de construcción SENBOsuministra estos perfiles como parte de su gama de accesorios y paneles para salas blancas, centrándose en la precisión dimensional, la limpieza de las superficies y la compatibilidad modular.

Los perfiles se fabrican a partir de una aleación de aluminio, magnesio y silicio 6063-T5 mediante extrusión a alta temperatura. Los acabados de las superficies incluyen anodizado, recubrimiento electroforético y recubrimiento en polvo, cada uno seleccionado por su resistencia a la corrosión y un acabado suave que no genera polvo. La longitud del perfil estándar es de 6 metros por pieza, con corte personalizado y especificaciones no estándar disponibles.

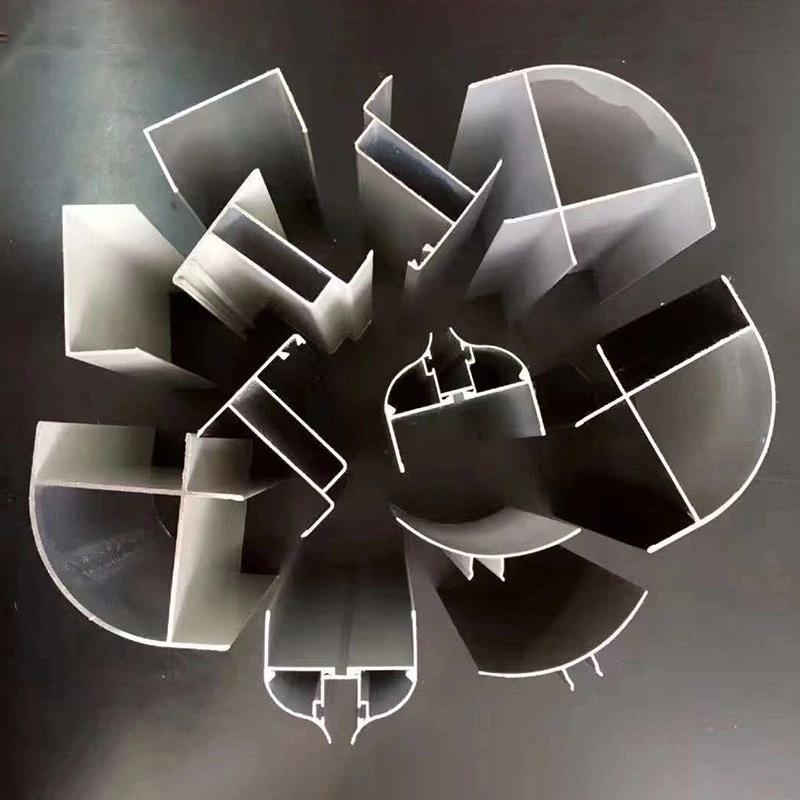

Funcionalmente, la serie de productos cubre cuatro categorías principales: perfiles de unión de marcos (perfiles en I, perfiles en H, perfiles en T), perfiles de sellado y acabado (canales en U, perfiles en ángulo, perfiles redondeados internos y externos), perfiles para puertas y ventanas (marcos de puertas, perfiles de hojas de puertas, marcos de ventanas) y perfiles de suspensión de techo (quillas FFU, vigas de suspensión en T, vigas de suspensión "copa de vino").

Tratamiento de materiales y superficies

El material base es una aleación de aluminio 6063-T5, que ofrece un buen equilibrio entre resistencia, tenacidad y resistencia a la corrosión. La resistencia a la tracción oscila entre 150 y 350 MPa. El anodizado produce una superficie dura y resistente al desgaste que es fácil de limpiar y no desprende partículas. El recubrimiento en polvo proporciona un acabado duradero disponible en una amplia gama de colores, mientras que el recubrimiento electroforético ofrece una cobertura uniforme incluso en perfiles complejos.

Todos los tratamientos de superficie están diseñados para cumplir con los requisitos de las salas blancas en cuanto a baja generación de partículas y resistencia a los desinfectantes comunes. La aleación de aluminio en sí no es tóxica, es inodora y resistente a la humedad y al crecimiento de moho, lo que se ha demostrado mediante su uso a largo plazo en salas limpias de la industria electrónica, farmacéutica y alimentaria.

Estándares dimensionales y gama de productos

La siguiente tabla, compilada a partir de estándares de la industria y datos de productos de proveedores, enumera especificaciones representativas para categorías de perfiles comunes.

Rendimiento en Instalaciones Reales

1. Compatibilidad modular y tolerancia dimensional

Los accesorios de aluminio para salas blancas están diseñados en torno a un concepto modular, con especificaciones universales como las series 40, 50 y 75. Los anchos de las ranuras de conexión y los espacios entre orificios siguen las dimensiones estándar de la industria y las tolerancias del ancho de las ranuras generalmente se controlan dentro de ±0,2 mm. Esto garantiza un montaje rápido y ajustado entre los diferentes componentes. La verificación del ensamblaje en fábrica incluye controles de estanqueidad de las conexiones, coordinación dimensional y compatibilidad de las estructuras de sellado, para que los perfiles no interfieran ni desalineen después de la instalación.

2. Diseño de esquinas radiales para facilitar la limpieza

En entornos con estrictos requisitos de limpieza, como salas blancas de semiconductores y talleres farmacéuticos GMP, las uniones de pared a pared y de pared a techo están acabadas con molduras de aleación de aluminio con un radio de 50 mm (R50). El perfil curvo elimina los ángulos de 90 grados, lo que reduce la acumulación de polvo y simplifica la limpieza y desinfección. La transición suave también minimiza la turbulencia del flujo de aire, lo que ayuda a preservar el flujo de aire laminar unidireccional en zonas críticas. Los componentes de las esquinas se fijan a los paneles de la pared mediante remaches ciegos, lo que permite una instalación rápida sin la contaminación de partículas asociada con la soldadura.

3. Sistema de techo de rejilla para soporte FFU

El marco de rejilla FFU (Unidad de filtro de ventilador) es el soporte estructural principal para el sistema de techo de sala blanca. Utiliza perfiles de aleación de aluminio en forma de T de alta resistencia ensamblados con conectores estandarizados (bidireccionales, tridireccionales, cuádruples, etc.). La aleación 6063-T5 mantiene el sistema liviano pero resistente, y la sección transversal del perfil incluye canales dedicados para el enrutamiento de servicios públicos. Los conectores están galvanizados para resistir la corrosión. Los módulos de rejilla estándar tienen una apertura interna de 1180×580 mm, que cumple con los requisitos de instalación de FFU.

El sistema de suspensión incluye un margen de seguridad del 30% para la capacidad de carga. El espaciado de los soportes se mantiene dentro de 1200 mm y la nivelación del marco se mantiene con una tolerancia de menos de 1 mm por metro. En comparación con los marcos soldados tradicionales, este enfoque preensamblado reduce el tiempo de construcción en más de un 30 % y mejora la eficiencia del mantenimiento posterior en un 50 %.

4. Limpieza de superficies y rendimiento de sellado

Después del anodizado o recubrimiento en polvo, las superficies de estos perfiles quedan lisas, sin rebabas y resistentes a la adhesión del polvo. Las ranuras prediseñadas permiten la instalación de componentes no metálicos, como tiras selladoras, tapas de PVC y protectores de esquinas de plástico, que mejoran la protección contra el polvo y la hermeticidad. El material de aleación de aluminio en sí no es tóxico, es inodoro, resistente a la corrosión y a la humedad, con un rendimiento comprobado a largo plazo en entornos de salas blancas en múltiples industrias.

Características funcionales

1. Propiedades de materiales confiables.La aleación de aluminio 6063-T5 proporciona una textura uniforme y una resistencia a la tracción de 150 a 350 MPa. La vida útil de diseño es de al menos 15 años en condiciones normales de sala limpia.

2. Tolerancias precisas para un montaje ajustado.La tolerancia del ancho de la ranura se mantiene dentro de ±0,2 mm. El diseño modular y las interfaces estandarizadas garantizan un ajuste perfecto con materiales complementarios, como paneles para salas blancas y tiras selladoras.

3. Superficie lisa que no genera polvo.Los tratamientos de superficie que incluyen anodizado, electroforesis y recubrimiento en polvo producen un acabado suave y no poroso que es resistente a la corrosión y fácil de limpiar. Esto cumple con los requisitos de las salas blancas para una baja liberación de partículas.

4. Gama completa de productos.La serie incluye perfiles de canal, perfiles angulares, perfiles de esquina redondeados, marcos de puertas y ventanas y sistemas de rejilla FFU. Se pueden producir dimensiones personalizadas y formas especiales bajo pedido.

5. Montaje Modular y Reutilización.Los perfiles se ensamblan mediante uniones atornilladas y remaches, eliminando la necesidad de soldadura. Esto permite una rápida instalación, desmontaje y reutilización cuando se requieren cambios en el diseño.

Notas de instalación y compatibilidad

Para conexiones de paneles de pared:Los perfiles de vigas en I y en H se utilizan como conectores intermedios entre paneles. Verifique que el ancho de la ranura del perfil coincida con el grosor del borde del panel antes de la instalación. Apriete los sujetadores uniformemente para evitar espacios.

Para acabado de esquinas:Utilice perfiles de radio R50 o mayor en las uniones de pared a pared y de pared a techo para eliminar las trampas de polvo. Se recomiendan remaches ciegos en lugar de tornillos para una apariencia más limpia y una menor contaminación por partículas.

Para techos de rejilla FFU:Asegúrese de que el espacio entre los soportes no exceda los 1200 mm y que el marco esté nivelado dentro de 1 mm por metro. La abertura de la rejilla de 1180×580 mm es estándar para los módulos FFU, pero se pueden adaptar tamaños personalizados.

Para marcos de puertas y ventanas:Seleccione perfiles que coincidan con el grosor del panel de la sala blanca. Verifique que la ranura de sellado sea compatible con la junta o sellador previsto. Después de la instalación, verifique que la puerta o ventana funcione suavemente sin atascarse.

Dónde se utilizan estos perfiles

1.Salas blancas de electrónica y semiconductores: conexión y fijación de paneles de pared y techos, así como sistemas de techos de rejilla FFU.

2.Instalaciones GMP biofarmacéuticas: perfiles de esquinas redondeadas R50 para sellar esquinas internas y externas, eliminando zonas muertas que atrapan polvo.

3.Quirófanos hospitalarios y salas de UCI: instalación de marcos de puertas y ventanas, y aplicaciones de sellado hermético.

4.Salas blancas de procesamiento de alimentos: conexiones de paneles de salas blancas, sellado de canales de piso e instalación de rejillas de techo.

5.Zonas limpias de laboratorio: montaje de estructuras, integración de líneas de servicios públicos y sellado.

Preguntas frecuentes

1. ¿Qué tratamiento de superficie se recomienda para las salas blancas farmacéuticas?

Para las instalaciones farmacéuticas GMP, se utilizan comúnmente acabados anodizados o con recubrimiento en polvo porque no son porosos, fáciles de limpiar y resistentes a los desinfectantes comunes. El recubrimiento electroforético se puede especificar para perfiles con formas complejas donde es esencial una cobertura uniforme.

2. ¿Cómo se instalan los perfiles de esquina radial sin soldadura?

Los perfiles de esquinas redondeadas suelen fijarse mediante remaches ciegos. Este método proporciona una conexión segura y al mismo tiempo evita el calor, los humos y la contaminación por partículas asociados con la soldadura. Los remaches se instalan desde el interior, dejando una superficie exterior lisa y fácil de limpiar.

3. ¿Se pueden suministrar longitudes de perfil personalizadas?

Sí. La longitud estándar es de 6 metros, pero los perfiles se pueden cortar a longitudes específicas en fábrica. También se pueden producir secciones transversales no estándar utilizando matrices de extrusión personalizadas, sujetas a cantidades mínimas de pedido y consideraciones de tiempo de entrega.

4. ¿Cómo puedo garantizar la compatibilidad entre los perfiles de aluminio y los paneles para salas blancas?

La mayoría de los fabricantes de paneles para salas blancas diseñan sus paneles para que coincidan con los anchos de ranura de perfil estándar de la industria. Antes de realizar el pedido, confirme que el grosor del borde del panel y el ancho de la ranura del perfil sean compatibles. Nuestro equipo técnico puede proporcionar dibujos dimensionales y muestras para su verificación.

5. ¿Cuál es la capacidad de carga del sistema de rejilla de techo FFU?

El sistema de rejilla FFU está diseñado con un margen de seguridad del 30 % más allá de la carga esperada, que incluye el peso de las unidades FFU, los paneles del techo y cualquier carga de servicio. El espacio entre colgadores se mantiene dentro de 1200 mm para distribuir las cargas de manera uniforme. Para cálculos de carga específicos, proporcione el peso de la FFU y la configuración del techo a nuestro equipo de ingeniería.
