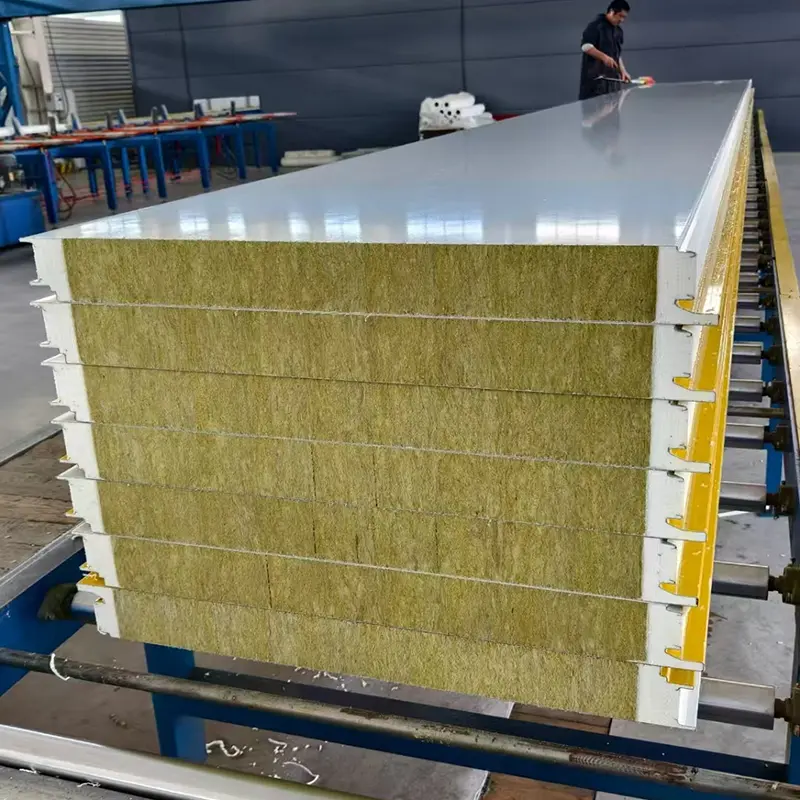

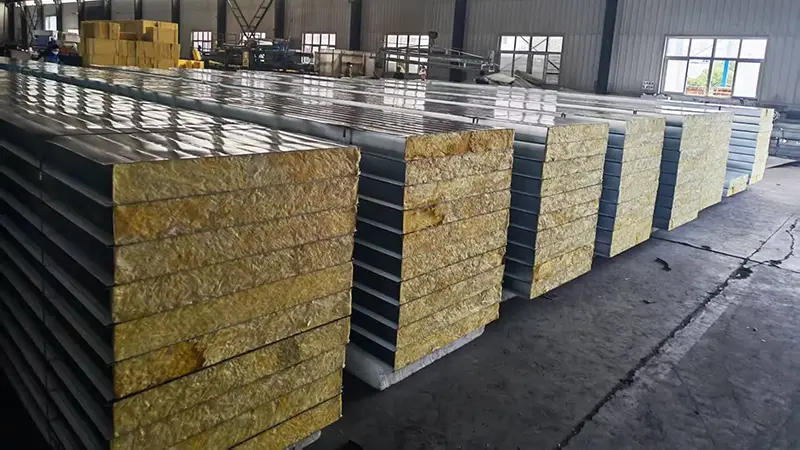

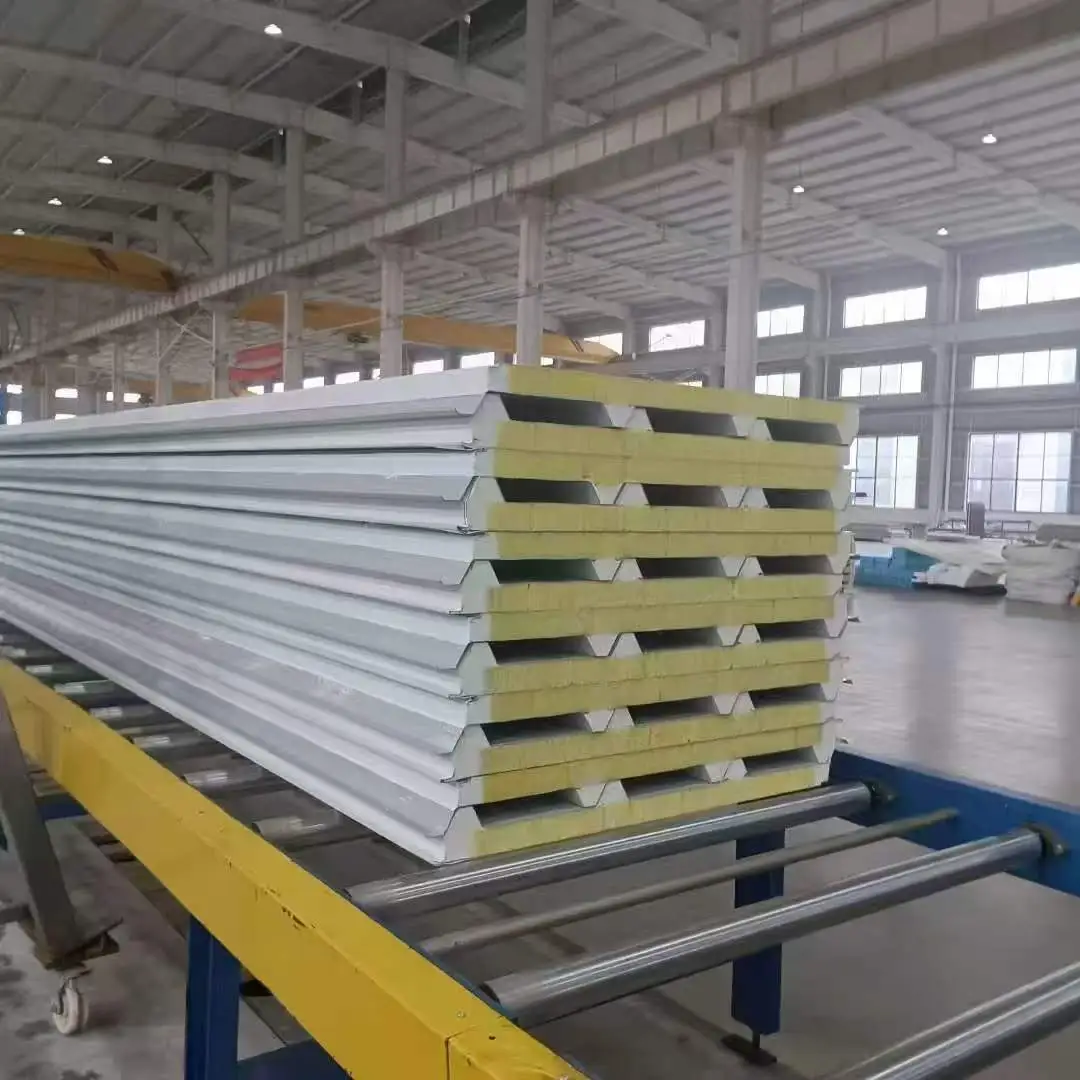

Los paneles sándwich de lana de roca para techos, también llamados paneles compuestos con revestimiento metálico, constan de dos láminas delgadas de revestimiento metálico unidas a un material central liviano. Las láminas de revestimiento suelen tener un espesor de 0,4 mm a 0,8 mm y pueden ser de acero galvanizado, acero recubierto de color, acero recubierto de Al-Zn o aleación de aluminio. El material del núcleo se selecciona en función de los requisitos de seguridad contra incendios, aislamiento térmico y presupuesto. Las opciones principales comunes son la lana de roca, el poliuretano rígido (PU) y el poliestireno (EPS). Los revestimientos y el núcleo están unidos con adhesivo, formando una estructura de piel tensada. Los revestimientos metálicos soportan fuerzas de tracción y compresión, mientras que el núcleo transfiere esfuerzos cortantes y mantiene los revestimientos separados, lo que da como resultado una alta rigidez a la flexión en relación con el peso del panel.
Los paneles sándwich de lana de roca para techos suelen tener un espesor de 50 mm a 200 mm con anchos efectivos de 900 mm a 1000 mm. Los paneles sándwich de PU tienen un espesor de 30 mm a 100 mm con un ancho efectivo de 1000 mm. Los paneles sándwich de EPS están disponibles desde 50 mm hasta 250 mm de espesor con anchos efectivos de 1150 mm o 1200 mm. La longitud del panel es generalmente de hasta 12.000 mm y se pueden producir longitudes personalizadas según los requisitos del proyecto.
| Indicador de desempeño | Núcleo de poliuretano (PU) | Núcleo de lana de roca | Núcleo de poliestireno (EPS) | Referencia estándar |
|---|---|---|---|---|
| Densidad del núcleo | ≥30kg/m³ | ≥100kg/m³ | ≥18kg/m³ | JC/T868/869/689 |
| Conductividad térmica | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Medido a temperatura ambiente |
| Fuerza de unión | ≥0,09MPa | >0,06 MPa | >0,1 MPa | Entre el revestimiento y el núcleo |
| Rendimiento de combustión | Clase B1 | Clase A (no combustible) | Clase B2 | ES 8624 |
| Clasificación de resistencia al fuego | No especificado | ≥60 min para espesor ≥80 mm | No especificado | Verificado mediante pruebas de fuego. |
| Capacidad de carga de flexión | ≥0,5 kN/m a L₀/200 | ≥0,5 kN/m a L₀/250 | ≥0,5 kN/m a L₀/250 | Límite de deflexión |
| Espesor común | 30-100 milímetros | 50-200 milímetros | 50-250 milímetros | Personalizable |
| Ancho efectivo | 1000 milímetros | 900–1000 milímetros | 1150–1200 milímetros | Anchos estándar |
El panel se comporta como una viga en I. Los revestimientos metálicos actúan como bridas, soportando tensiones de tracción y compresión. El núcleo actúa como red, transfiriendo fuerzas de corte. El aumento del espesor del núcleo aumenta la rigidez a la flexión sin agregar peso significativo porque la densidad del núcleo es baja. Se requiere que los tres tipos de núcleo cumplan con una capacidad de carga de flexión mínima de 0,5 kN/m bajo el límite de deflexión especificado. Los paneles de lana de roca y EPS se ensayan a L₀/250, mientras que los paneles de PU se ensayan a L₀/200.
Los requisitos de fuerza de unión varían según el tipo de núcleo. Los paneles de EPS requieren una fuerza de unión superior a 0,1 MPa, los paneles de PU de al menos 0,09 MPa y los paneles de lana de roca superior a 0,06 MPa. Durante la prueba de pelado, el material central que queda en el revestimiento debe distribuirse uniformemente y cubrir al menos el 85 % del área adherida. Este requisito ayuda a confirmar que los revestimientos y el núcleo continúan funcionando como una sola unidad.
El comportamiento del fuego está determinado principalmente por el núcleo. Los núcleos de lana de roca no son combustibles y proporcionan una clasificación de resistencia al fuego de al menos 60 minutos cuando el espesor es de 80 mm o más. Los núcleos de PU pueden alcanzar la clasificación de retardante de llama Clase B1. Los núcleos de EPS tienen clasificación de Clase B2 y están limitados a áreas con bajos requisitos de seguridad contra incendios. Los códigos de incendio del proyecto deben guiar la selección del núcleo.
Los núcleos de PU ofrecen la conductividad térmica más baja con 0,027 W/(m·K) o menos, seguidos por el EPS con 0,041 W/(m·K) y la lana de roca con 0,045 W/(m·K). La selección debe equilibrar los objetivos de aislamiento, la resistencia al fuego y el presupuesto. Para un requisito de aislamiento determinado, los paneles de PU pueden ser más delgados que los paneles de EPS o lana de roca.
Los paneles con núcleo de lana de roca son adecuados para edificios que requieren materiales envolventes no combustibles, como plantas industriales con alto riesgo de incendio, edificios públicos, salas blancas y áreas donde los códigos contra incendios exigen materiales de Clase A. También proporcionan una buena absorción acústica, lo que resulta útil en entornos ruidosos.
Los paneles con núcleo de PU son apropiados para proyectos donde se necesita el máximo aislamiento térmico con un espesor limitado, como cámaras frigoríficas, almacenes con temperatura controlada y edificios energéticamente eficientes. Su clasificación de fuego B1 los hace aceptables en muchas aplicaciones, pero se deben confirmar las regulaciones locales contra incendios.
Los paneles centrales de EPS son una opción económica para edificios con bajos requisitos de seguridad contra incendios, como estructuras temporales, edificios agrícolas y algunos almacenes. Proporcionan un buen aislamiento a un costo menor, pero su clasificación B2 restringe su uso en áreas ocupadas o de alto riesgo.
La lana de roca es la única opción no combustible entre las tres y proporciona la mayor resistencia al fuego. El PU puede alcanzar B1, mientras que el EPS es B2. Para edificios con códigos estrictos contra incendios, generalmente se requiere lana de roca.
Sí, los paneles sándwich se pueden usar tanto para paredes como para techos, pero los paneles de techo pueden requerir características adicionales como perfiles más fuertes, mejor diseño de drenaje y mayor resistencia al viento. Confirme con el fabricante que el panel seleccionado cumpla con los requisitos de carga del techo.
El PU ofrece un mejor aislamiento térmico por unidad de espesor y una mayor resistencia de unión, pero cuesta más. El EPS es más ligero y económico. Si los objetivos de aislamiento se pueden alcanzar con un panel de EPS más grueso, puede ser la opción más económica. Los cálculos térmicos deben guiar la decisión.
Las normas relevantes incluyen JC/T 868 para paneles sándwich de poliuretano con revestimiento metálico, JC/T 869 para paneles sándwich de lana de roca con revestimiento metálico y JC/T 689 para paneles sándwich de poliestireno con revestimiento metálico. Las especificaciones del proyecto y los criterios de aceptación deben hacer referencia a estos documentos.
