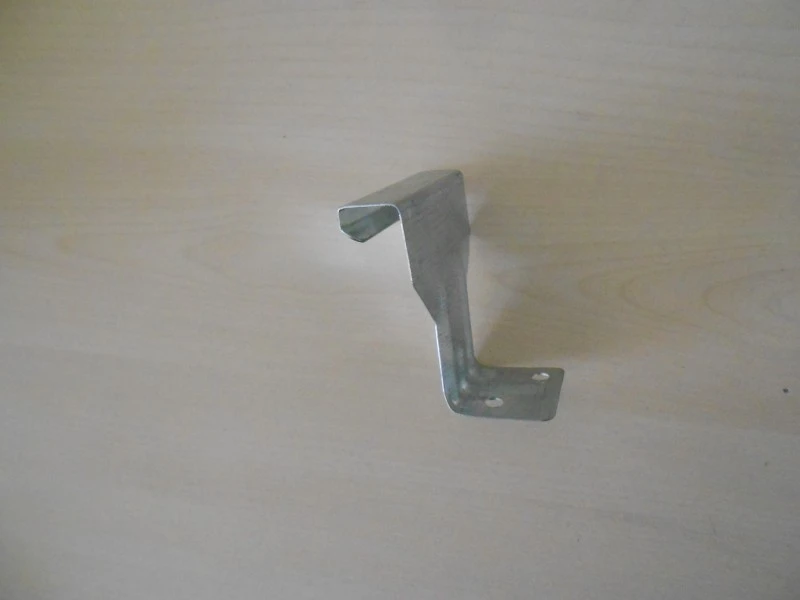

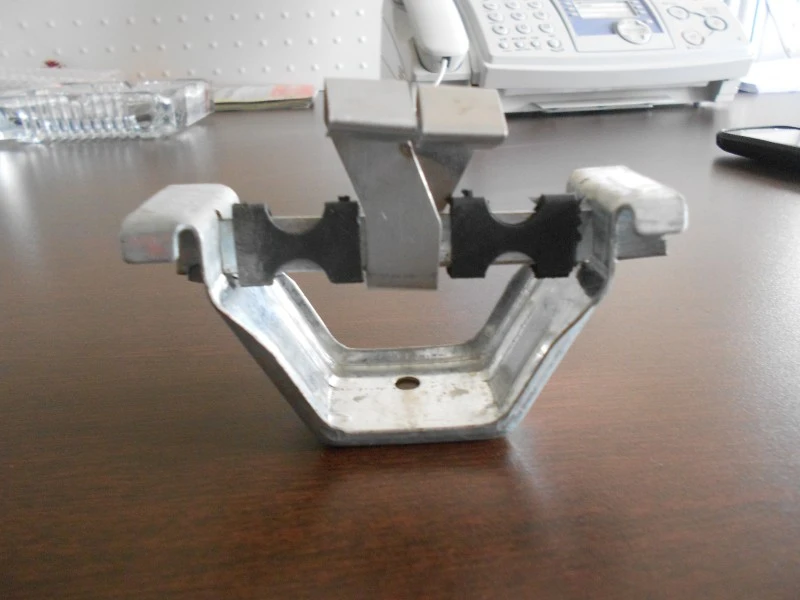

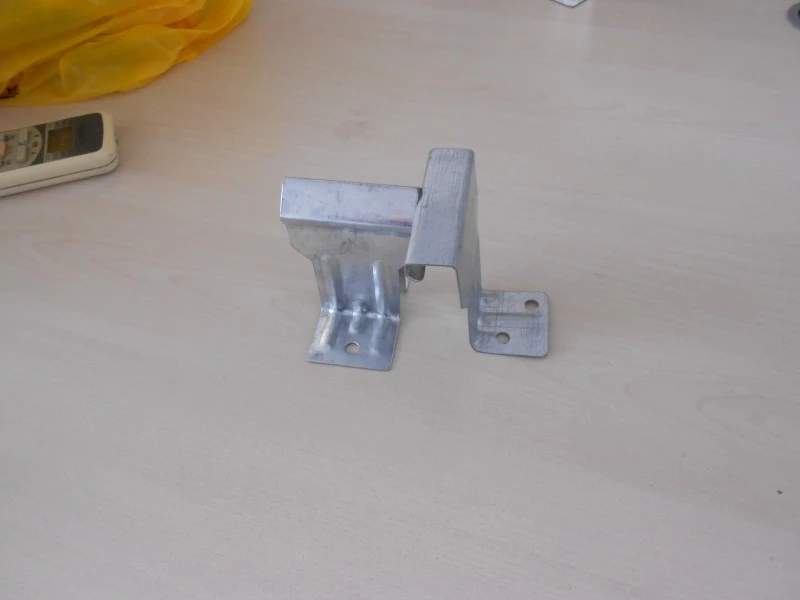

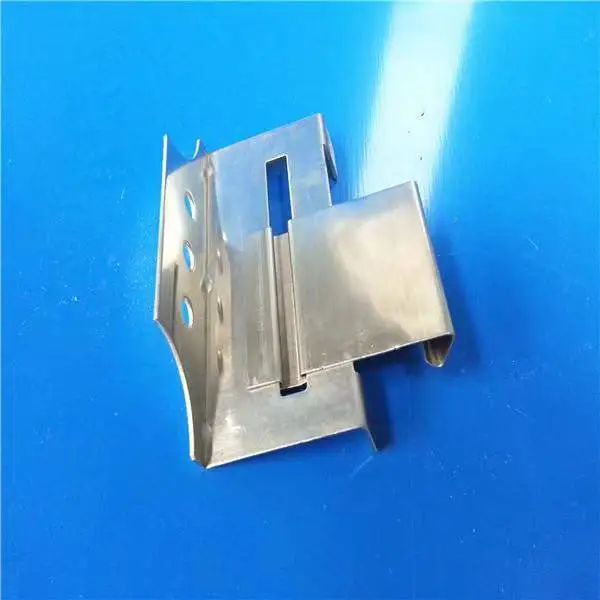

Los sujetadores de clip ocultos proporcionan una conexión oculta entre los paneles del edificio y la estructura de soporte. El clip se engancha con una nervadura de base fijada a la correa o soporte, sujetando el panel sin tornillos a través de la superficie del panel. Este enfoque mantiene todos los sujetadores dentro de las uniones del panel, brindando un exterior limpio y eliminando las vías de fuga asociadas con tornillos y selladores expuestos. SENBO suministra a estos clips controles dimensionales sobre la profundidad de la ranura, la longitud de la pata y el grosor del material, y el proceso de producción incluye pruebas periódicas de la fuerza de compromiso.
Los clips están hechos de acero inoxidable 304 como estándar, con 430 y 201 disponibles para presupuestos específicos. El acero Q235B con galvanizado en caliente se utiliza para clips estructurales más pesados. Los clips de acero inoxidable se fabrican mediante prensado en frío o estampado a partir de material en tiras. Los clips Q235B generalmente se fabrican a partir de una placa laminada en caliente con un espesor mínimo de 5 mm y se forman mediante prensado hidráulico en frío para mantener la resistencia y la precisión dimensional.
La altura interna del clip está determinada por la profundidad de la ranura del panel. Las alturas internas comunes varían de 2,6 mm a 10 mm, con una longitud de pata de 7,5 mm y un espesor de material de 0,5 mm a 1,5 mm para el acero inoxidable. El diámetro del perno es de 12 mm con un grado de resistencia de al menos 8,8. Los clips se clasifican según su aplicación en clips para paneles de pared, clips para paneles de techo y clips para paneles de piso. Por material, se dividen en clips de acero inoxidable y clips de acero galvanizado en caliente.
| Artículo | Parámetro/especificación | Referencia o notas |
|---|---|---|
| Materia prima | Acero inoxidable 304/acero laminado en caliente Q235B | Material seleccionado por aplicación |
| Espesor del material | 0,5–1,5 mm para acero inoxidable; ≥5 mm para componentes totalmente de acero | Depende del tipo de producto |
| Altura interna del clip | 2,6–10 mm | Debe coincidir con la ranura del panel |
| Longitud de la pierna | 7,5 milímetros | Dimensión típica |
| Especificación del perno | M12, clase de resistencia ≥8,8 | Para conexión estructural |
| Espesor de galvanizado | ≥150 g/m² por lado | Galvanizado en caliente Q235B |
| Resistencia al deslizamiento | Δ ≤ 7,0 mm a 7,0 kN; Δ ≤ 0,5 mm a 10,0 kN | Según GB 15831 y estándares de la industria |
| Integridad estructural | Sin falla a 25,0 kN | Según GB 15831 y estándares de la industria |
| Rigidez torsional | θ ≤ 4° con un par de 900 N·m | Para acopladores en ángulo recto |
| Prueba de torsión | Sin fallo a ≥65 N·m | Resistencia al torque del clip |
Los requisitos mecánicos para clips ocultos se basan en GB 15831 y estándares industriales relacionados. Las pruebas de resistencia al deslizamiento requieren un desplazamiento de no más de 7,0 mm con una carga de 7,0 kN y no más de 0,5 mm con 10,0 kN. El clip no debe fallar a 25,0 kN. La rigidez torsional requiere un ángulo de no más de 4 grados bajo un par de 900 N·m. Los clips totalmente de acero prensados en frío probados por SENBO cumplen con estos límites.
Los clips de acero inoxidable 304 se han sometido a pruebas de niebla salina y muestran una resistencia a la corrosión adecuada para la exposición al aire libre. Los clips Q235B galvanizados en caliente llevan un recubrimiento de zinc mínimo de 150 g/m² por lado, lo que proporciona protección a largo plazo en condiciones atmosféricas normales. La elección del material debe coincidir con el entorno del proyecto.
En los tejados con junta alzada, los clips ocultos sujetan los paneles a los soportes sin perforaciones en la superficie. Esto permite que los paneles del techo se muevan con expansión y contracción térmica mientras permanecen fijos en los clips. El resultado es una superficie de techo sin orificios para tornillos expuestos, lo que reduce la posibilidad de entrada de agua y mejora la impermeabilización a largo plazo. El método de clip oculto se utiliza en sistemas de junta alzada de 360° para techos industriales de gran luz.
Para paneles de pared, los sujetadores de clip ocultos permiten una instalación sin clavos, manteniendo limpia la superficie del panel. En los conjuntos de molduras de ventanas, la conexión oculta cubre los bordes cortados de los paneles revestidos de color, protegiéndolos del contacto directo con la lluvia y reduciendo el riesgo de oxidación en los bordes. Este método de instalación cumple con los requisitos de apariencia arquitectónica.
Los proveedores deben proporcionar certificados de materiales para acero inoxidable o acero galvanizado. Los informes de pruebas de resistencia al deslizamiento, integridad estructural y rigidez torsional deben estar disponibles si el proyecto lo requiere. Las verificaciones de recepción en el sitio deben verificar las dimensiones, la calidad del material y la condición de la superficie. Para pedidos grandes, se pueden probar clips de muestra para confirmar el acoplamiento con el perfil del panel real.
La altura interna del clip debe coincidir con la profundidad de la ranura del panel que se está utilizando. Mida la ranura del panel o consulte las especificaciones del fabricante del panel. Un clip demasiado alto impedirá el encaje total, mientras que uno demasiado corto puede permitir el movimiento o el desenganche.
Los clips ocultos están diseñados para paneles con una ranura o perfil de costura compatible. Los paneles metálicos con juntas alzadas o bordes entrelazados funcionan bien. Algunos paneles de madera también pueden usar clips ocultos si la ranura se mecaniza correctamente. Confirme siempre la compatibilidad tanto con los proveedores del panel como de los clips.
Los clips de acero inoxidable, particularmente los de grado 304, ofrecen una mejor resistencia a la corrosión y se prefieren para ambientes costeros o húmedos. Los clips de acero galvanizado son más resistentes y se utilizan a menudo para conexiones estructurales pesadas, pero es posible que el revestimiento de zinc no dure tanto en atmósferas agresivas. La elección depende de la exposición ambiental y los requisitos de carga del proyecto.
Sí, los clips ocultos se utilizan en regiones con fuertes vientos, especialmente en sistemas de techos con juntas alzadas. Los clips deben estar espaciados de acuerdo con la carga de viento de diseño, y el material y el espesor del clip deben ser adecuados. Se deben realizar cálculos de elevación del viento para el proyecto específico.
