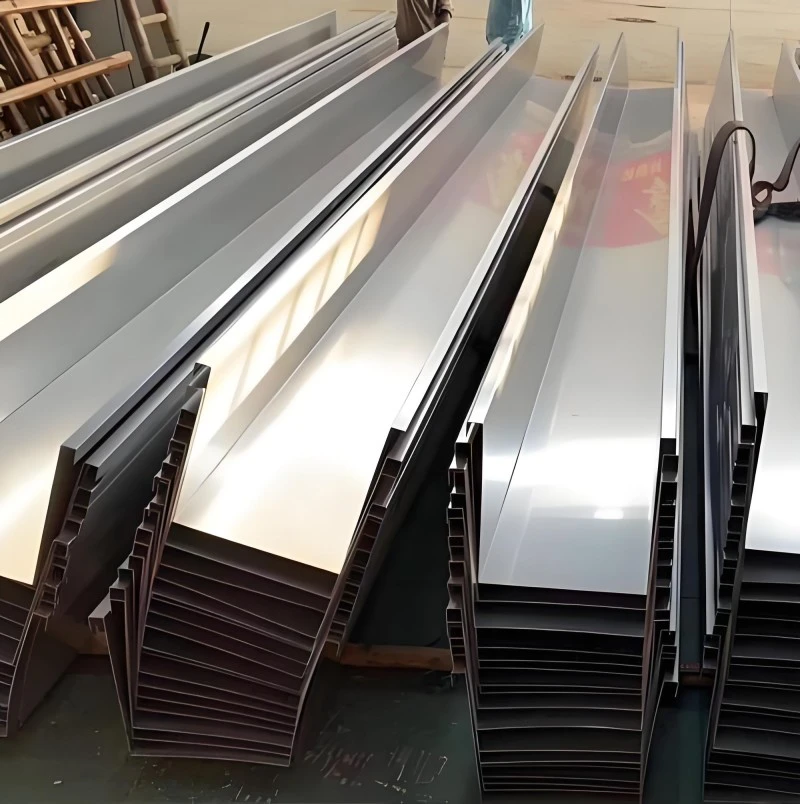

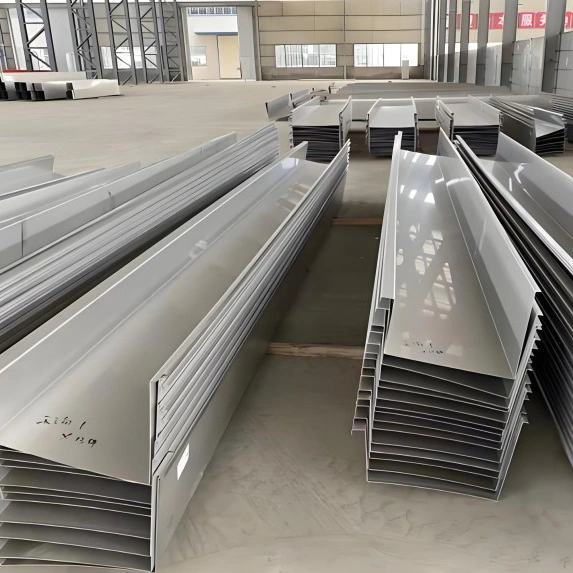

El drenaje del tejado depende de canaletas colocadas en los puntos bajos del tejado para recoger el agua de lluvia y llevarla a las bajantes. El Canalón de Acero Inoxidable está clasificado por ubicación. Los canalones internos se ubican dentro de la línea de la pared exterior y generalmente funcionan con un parapeto. Los canalones externos se extienden más allá de la pared exterior y generalmente se usan en edificios sin parapeto. Esta clasificación sigue GB 51022-2015, el código técnico para edificios livianos con estructuras de acero a dos aguas. SENBO fabrica estos canalones en un entorno de taller controlado, donde se doblan y soldan antes de la entrega. Se comprueba el ancho, la altura, el tamaño del reborde y la rectitud de cada pieza antes del embalaje.
El material base es acero inoxidable 304 de serie. Los grados 201 y 316L se pueden especificar cuando las condiciones del proyecto requieren un equilibrio diferente entre costo y resistencia a la corrosión. GB 51022-2015 establece un espesor mínimo de lámina de 1,0 mm para canalones internos fabricados en acero inoxidable 304. Si se sustituye por otro material, éste deberá recibir un tratamiento anticorrosión fiable. Los canalones de chapa de acero deben tener un espesor mínimo de 3,0 mm. El atlas de la norma nacional 24CS08-1 ofrece más orientación sobre la selección e instalación de accesorios de drenaje.

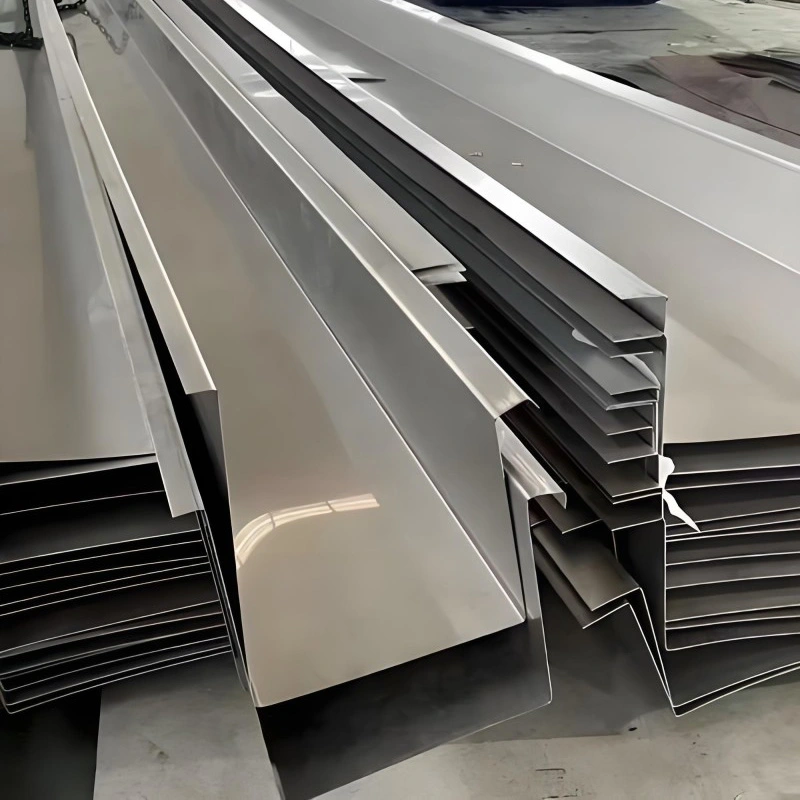

El espesor varía de 0,5 mm a 3,0 mm dependiendo de la carga de diseño y la exposición a la corrosión. Las secciones transversales suelen ser rectangulares o trapezoidales, con un ancho de base de 0,3 ma 0,5 m y una altura de 0,25 ma 0,4 m. Las bridas superiores proporcionan una superficie de fijación segura. Los tramos de canalón se pueden fabricar con una longitud de 1 ma 14 m. El doblado CNC mantiene una rectitud de 0,3 mm por 1000 mm y una tolerancia angular de ±0,5 grados en toda su longitud. Los acabados de las superficies incluyen espejo 8K, mate y cepillado.
| Artículo | Valor | Notas |
|---|---|---|
| código rector | ES 51022-2015 | Código de estructura de acero de construcción liviana |
| Atlas de diseño | 24CS08-1 | Selección e instalación de accesorios de drenaje. |
| Material | 304 como estándar; 201 o 316L disponibles | 304 obligatorio para canalones internos |
| Espesor mínimo | 1,0 mm para canalones internos | Requisito de código |
| Forma | rectangular o trapezoidal | Tamaño personalizado posible |
| Longitud | estándar de 1 a 12 m; hasta 14 m bajo pedido | Menos juntas de obra con secciones más largas |
| Precisión | Rectitud 0,3/1000 mm; ángulo ±0,5° | CNC doblado |
| Salida de rebosadero | 50–100 mm por debajo del borde superior | Requerido para canalones internos |
| pendiente longitudinal | Al menos 5‰ | Garantiza el flujo de agua |
GB 51022-2015 especifica que la sección transversal del canal puede ser rectangular o trapezoidal. Los canalones internos deben incluir salidas de rebosadero situadas entre 50 mm y 100 mm por debajo del borde superior. Se deben sellar todas las juntas y el panel del techo debe extenderse hasta el canalón. Cuando el agua de lluvia ingresa al canalón desde la superficie del techo, es obligatoria una impermeabilización adicional. Estos requisitos crean una base clara de diseño e instalación.
En el taller conjunto de Shantui Construction Machinery, el sistema de canalones original fue reemplazado por canales de acero inoxidable 304. Se conectaron bajantes en las salidas del sifón de agua de lluvia para mantener despejados los canales de drenaje. El proyecto demuestra un escenario típico de modernización en el que el canalón existente había llegado al final de su vida útil y se eligió un reemplazo de acero inoxidable por su durabilidad.
El Centro de Exhibición de Productos Agrícolas y Complementarios en la ciudad de Huangtan, condado de Ninghai, requirió el reemplazo de canaletas después de que el sistema original resultó dañado. Se instalaron unos 85 metros de canalón nuevo de acero inoxidable. El material especificado fue acero inoxidable 304 de 1,2 mm de espesor, con una altura de 0,3 m, un ancho de base de 0,35 m y un ala superior de 0,05 m. El proyecto ilustra cómo se utilizan canaletas de acero inoxidable para restaurar la función de drenaje en edificios existentes.
En el Hotel Internacional Fangchenggang Gangchen, la fuga de agua en el pórtico del vestíbulo se debió a canaletas de acero al carbono corroídas. La reparación utilizó placas de acero inoxidable 304 de 1,2 mm de espesor, soldadas en obra. La atmósfera costera de alta humedad y salinidad había provocado que el material original se oxidara. Después del reemplazo, se resolvió el problema del drenaje. Este caso admite el uso de acero inoxidable 304 en aire cargado de sal y entornos corrosivos similares.
La instalación debe tener en cuenta las condiciones de congelación. En regiones frías, los canalones y bajantes internos necesitan aislamiento o trazado térmico. En estos climas se prefieren los sistemas de canalones externos porque son más fáciles de proteger del bloqueo del hielo. La pendiente longitudinal debe ser de al menos 5‰, y las bajantes deben estar firmemente sujetas a la pared o marco estructural. Las secciones dobladas por CNC reducen las juntas de campo y ayudan a mantener la precisión dimensional durante la instalación.
Los canalones internos son comunes en edificios con parapetos o donde el diseño arquitectónico oculta el drenaje a la vista. Los canalones externos son más sencillos de instalar y mantener. La elección la suele hacer el arquitecto y el ingeniero estructural en función del diseño de la fachada y del clima.
Los canalones internos son de difícil acceso después de la construcción, por lo que el material debe resistir la corrosión sin mantenimiento. El código requiere acero inoxidable 304 con un espesor mínimo de 1,0 mm porque ofrece un equilibrio comprobado entre resistencia a la corrosión, solidez y costo.
Las secciones suelen estar soldadas o selladas con conectores de acero inoxidable. La soldadura proporciona una unión hermética continua cuando se realiza correctamente. También se utilizan juntas mecánicas con sellador, pero requieren una instalación más cuidadosa y una inspección periódica.
A menudo se prefieren los acabados cepillados y mate porque ocultan pequeños rayones y marcas en la superficie mejor que los acabados tipo espejo. Los acabados de espejo son más reflectantes y pueden mostrar las manchas de agua más fácilmente, pero a veces se eligen por su efecto visual.
Cada entrega debe compararse con el certificado de material, que debe confirmar el grado de acero inoxidable y el espesor de la chapa. La verificación dimensional cubre el ancho, la altura, el tamaño de la brida y la rectitud. Para secciones soldadas, confirme que el procedimiento de soldadura esté calificado y que los soldadores tengan certificaciones válidas. Inspeccione el acabado de la superficie en busca de rayones, abolladuras u otros daños que puedan haber ocurrido durante el transporte.
